RF elements UltraDish TP 27 (2-pack)
| Направленная параболическая антенна с высоким коэффициентом усиления и коннектором TwistPort. Антенна является узконаправленной и обладает сниженным уровнем боковых лепестков, что обеспечивает высочайшую производительность. |  |

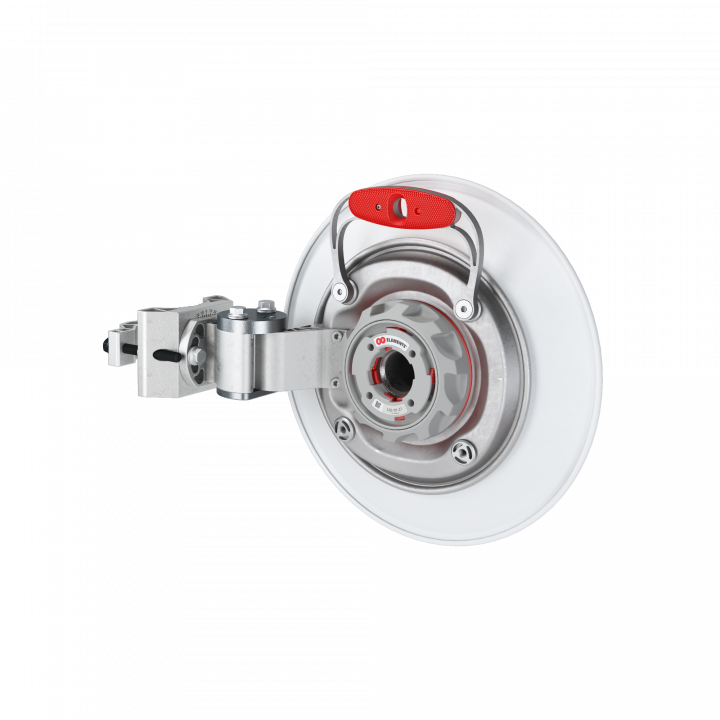

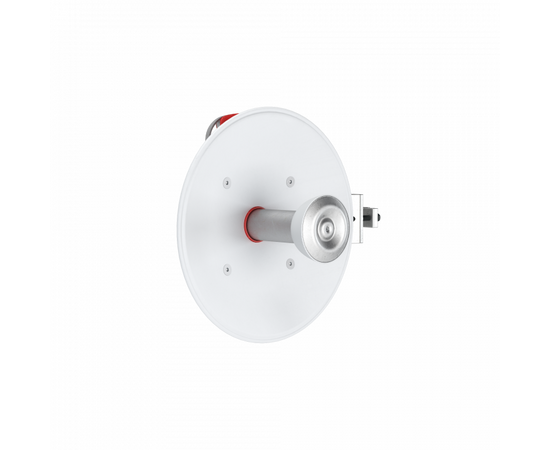

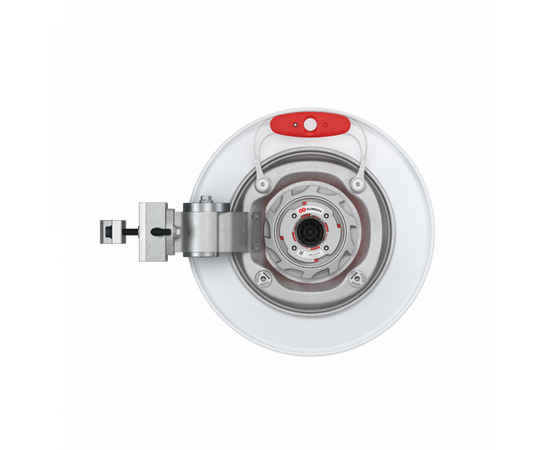

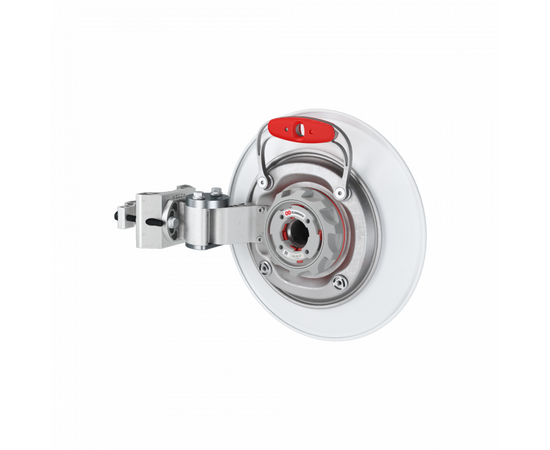

| Отражатель антенны изготовлен из литого алюминия, что обеспечивает ему максимально ровную форму. Фирменный разъём TwistPort соединяет радиомодули с антеннами с минимальными потерями, а также обеспечивает быструю установку и простое обслуживание устройств. | |
| Антенна UltraDish TP работает, подавляя боковые лепестки, что уменьшает количество помех и позволяет установить устройство в местах с повышенной зашумлённостью. Высокий показатель усиления достигает за счёт фокусирования сигнала, передаваемого через быстро фиксирующийся радиоволновод TwistPort. |  |
| Устанавливать антенну очень легко — её монтаж чрезвычайно прост и обеспечивает быстрое развёртывание. Массивное крепление с улучшенным захватом подходит для широкого диапазона диаметров мачты. Фурнитура из нержавеющей стали имеет чёрное покрытие для предотвращения заедания при установке. | |
| Для надёжной работы канала не менее важно иметь стабильный коэффициент усиления. Усиление данной антенны остаётся стабильным на всей полосе пропускания — от 5,1 до 6,4 ГГц. Это позволяет использовать весь спектр между диапазонами UNII-1 и UNII-5 с постоянной производительностью вне зависимости от выбранного канала. | |
| Антенны UltraDish TP можно использовать с любыми радиоустройствами, имеющими разъём TwistPort, или с различными устройствами сторонних производителей, подключаемыми при помощи TwistPort Adaptor. Для даной модели опционально доступен защитный кожух. |
Другие модели:
- UltraDish TP 21
- UltraDish TP 24
- UltraDish TP 27
Технические характеристики
| Разъём антенны | TwistPort — Быстросоединяемый разъём волновода |
| Тип антенны | Параболическая |
| Материал | УФ-стойкий АБС-пластик, поликарбонат, алюминий, нержавеющая сталь |
| Степень защиты | IP65 |
| Допустимый диаметр мачты | 40–80 мм (рекомендовано ближе к 80 мм) |
| Температура окружающей среды рабочая | -40.. +60 °C |
| Сопротивление ветру | До 160 км/ч |
| Ветровая нагрузка | 314 ньютон при 160 км/ч |
| Вес | 3,7 кг |
| Размеры | 585 х 585 х 263 мм |
| Диапазон частот | 5180–6400 МГц |
| Коэффициент усиления | 27,5 дБи |
| Эффективность главного лепестка* | 61>#/td### |
| Угол излучения в горизонтальной плоскости -6 дБ | Г 10° / В 9° |
| Угол излучения в вертикальной плоскости -6 дБ | Г 9° / В 10° |
| Угол излучения в горизонтальной плоскости -3 дБ | Г 7° / В 6° |
| Угол излучения в вертикальной плоскости -3 дБ | Г 6° / В 7° |
| Коэффициент обратного излучения | 37 дБ |
| Совместимые беспроводные платформы | TwistPort Adaptor с TwistPort Connector SIMPER с TwistPort Connector |
| В горизонтальной плоскости при горизонтальной поляризации |
|
| В горизонтальной плоскости при вертикальной поляризации |
|
| В вертикальной плоскости при горизонтальной поляризации |
|
| В вертикальной плоскости при вертикальной поляризации |
|
| График усиления при горизонтальной поляризации |
|
| График усиления при вертикальной поляризации |
|
*Эффективность главного лепестка указана от нуля градусов направления излучения антенны.
Комплект поставки
| Антенна | 2 шт. |
| Главный облучатель | 2 шт. |
| Вспомогательный облучатель | 2 шт. |
| Набор винтов М8 + фиксирующий шуруп | 2 шт. |
| Болт М8 с покрытием | 4 шт. |
| Болт М6 | 4 шт. |
| Основной кронштейн | 2 шт. |
| Крепление на мачту | 2 шт. |
| Крепёжное кольцо | 2 шт. |
| Ручка | 2 шт. |
| Руководство по установке | 2 шт. |
Вес:
3.7 кг
Входной импеданс:
Ом
Линейка:
RF elements UltraDish
Макс. подводимая мощность:
Вт
Поддержка MIMO:
2x2
Поляризация:
Двойная линейная (В+Г)
Рабочая температура (до):
+60 С
Рабочая температура (от):
-40 С
Рабочая частота:
5 ГГц; 6 ГГц
Рупорная конструкция:
Нет
Тип разъема:
TwistPort
Угол излучения в вертикальной плоскости:
6 °
Угол излучения в горизонтальной плоскости:
6 °
Усиление сигнала:
27 дБи
