RF elements UltraDish TP 24 (2-pack)

Для надёжной работы канала не менее важно иметь стабильный коэффициент усиления. Усиление данной антенны остаётся стабильным на всей полосе пропускания — от 5,1 до 6,4 ГГц. Это позволяет использовать весь спектр между диапазонами UNII-1 и UNII-5 с постоянной производительностью вне зависимости от выбранного канала.

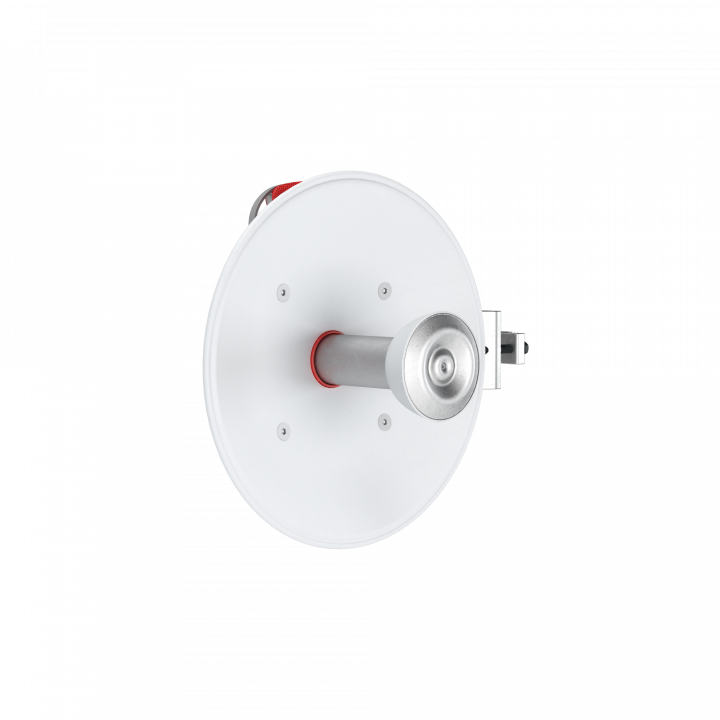

Направленная параболическая антенна с высоким коэффициентом усиления и коннектором TwistPort. Антенна является узконаправленной и обладает сниженным уровнем боковых лепестков, что обеспечивает высочайшую производительность.

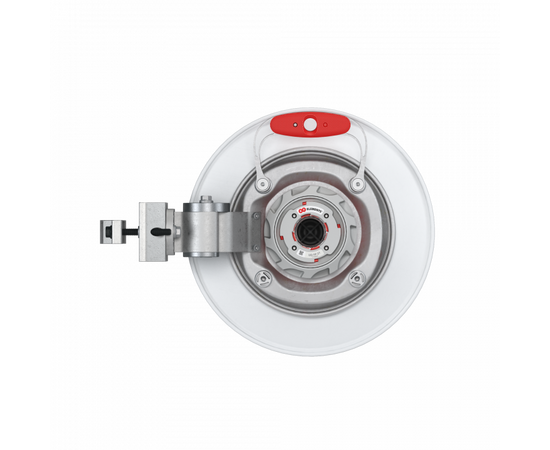

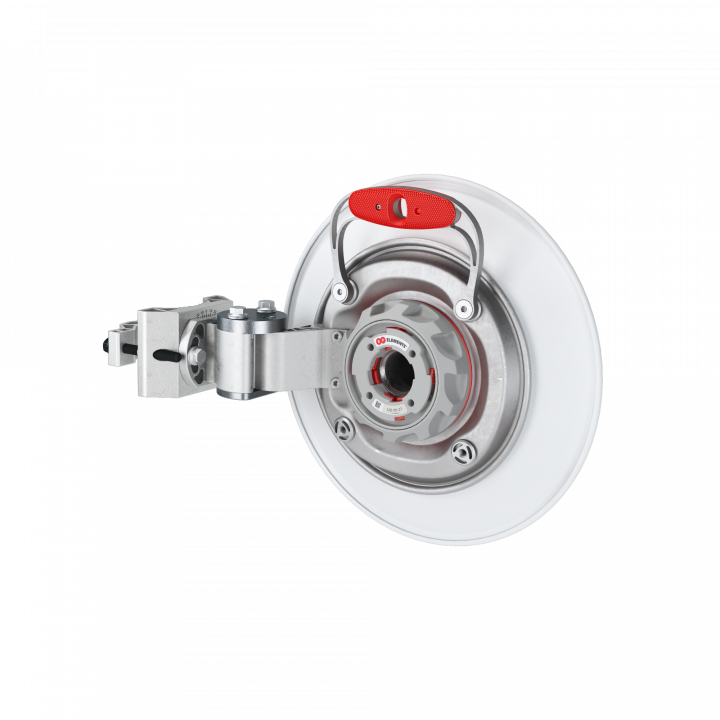

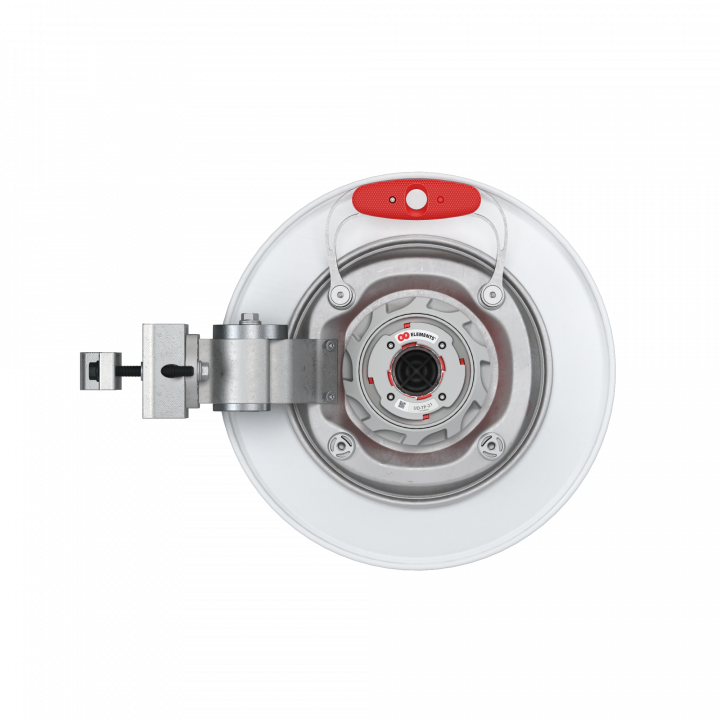

Отражатель антенны изготовлен из литого алюминия, что обеспечивает ему максимально ровную форму. Фирменный разъём TwistPort соединяет радиомодули с антеннами с минимальными потерями, а также обеспечивает быструю установку и простое обслуживание устройств.
Антенна UltraDish TP работает, подавляя боковые лепестки, что уменьшает количество помех и позволяет установить устройство в местах с повышенной зашумлённостью. Высокий показатель усиления достигает за счёт фокусирования сигнала, передаваемого через быстро фиксирующийся радиоволновод TwistPort.
Устанавливать антенну очень легко — её монтаж чрезвычайно прост и обеспечивает быстрое развёртывание. Массивное крепление с улучшенным захватом подходит для широкого диапазона диаметров мачты. Фурнитура из нержавеющей стали имеет чёрное покрытие для предотвращения заедания при установке.

Другие модели:

• UltraDish TP 21
• UltraDish TP 24
• UltraDish TP 27

Технические характеристики

Разъём антенны	TwistPort — Быстросоединяемый разъём волновода
Тип антенны	Параболическая
Материал	УФ-стойкий АБС-пластик, поликарбонат, алюминий, нержавеющая сталь
Степень защиты	IP65
Допустимый диаметр мачты	40–80 мм (рекомендовано ближе к 80 мм)
Температура окружающей среды рабочая	-40.. +60 °C
Сопротивление ветру	До 160 км/ч
Ветровая нагрузка	167 ньютон при 160 км/ч
Вес	2,7 кг
Размеры	503 х 420 х 263 мм
Диапазон частот	5180–6400 МГц
Коэффициент усиления	24,4 дБи
Эффективность главного лепестка*	40>#/td###
Угол излучения в горизонтальной плоскости -6 дБ	Г 12° / В 11°
Угол излучения в вертикальной плоскости -6 дБ	Г 11° / В 12°
Угол излучения в горизонтальной плоскости -3 дБ	Г 9° / В 8°
Угол излучения в вертикальной плоскости -3 дБ	Г 8° / В 9°
Коэффициент обратного излучения	35 дБ
Совместимые беспроводные платформы	TwistPort Adaptor с TwistPort Connector SIMPER с TwistPort Connector
В горизонтальной плоскости при горизонтальной поляризации
В горизонтальной плоскости при вертикальной поляризации
В вертикальной плоскости при горизонтальной поляризации
В вертикальной плоскости при вертикальной поляризации
График усиления при горизонтальной поляризации
График усиления при вертикальной поляризации

*Эффективность главного лепестка указана от нуля градусов направления излучения антенны.
