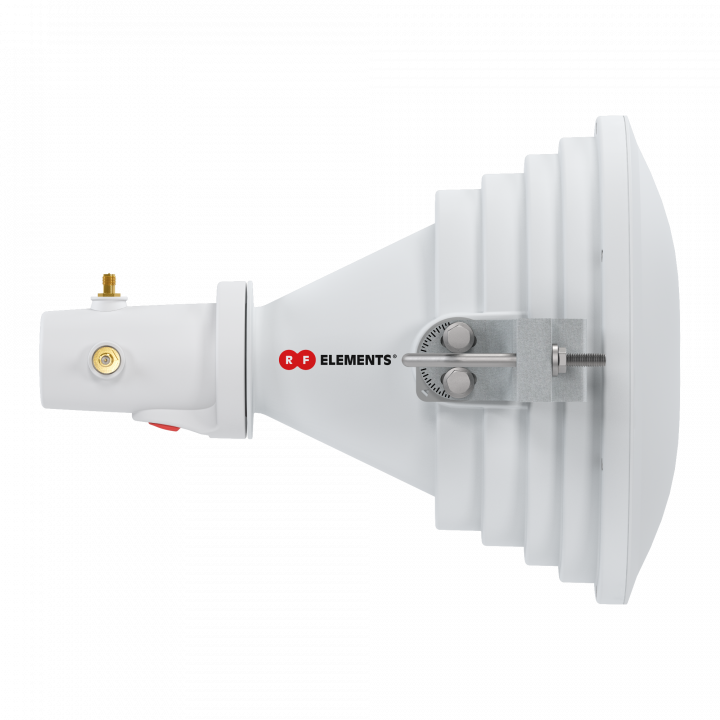

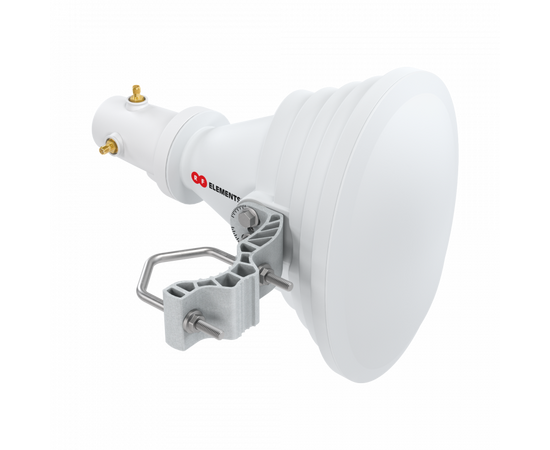

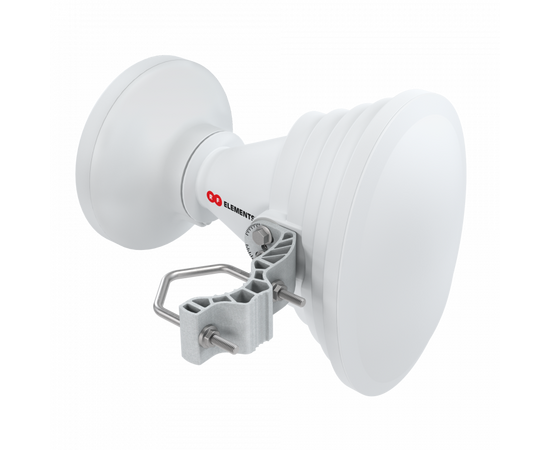

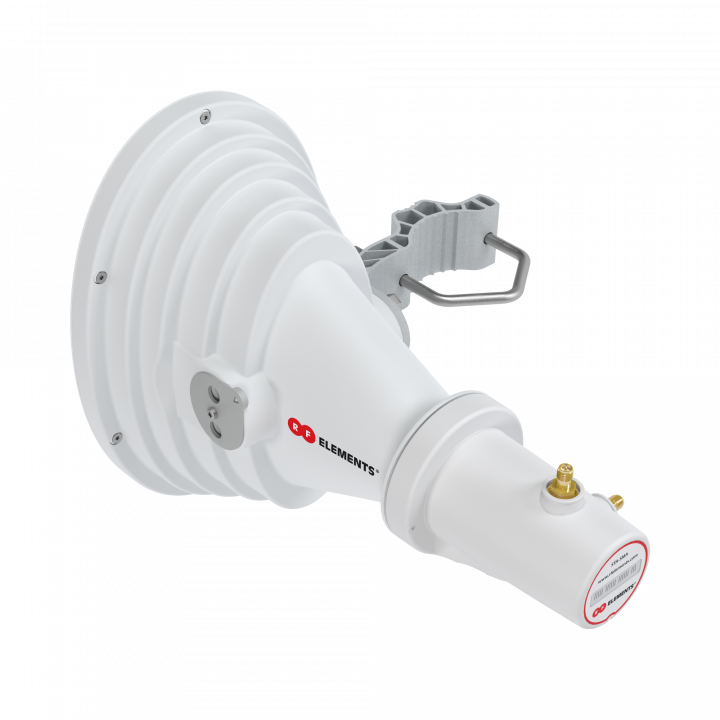

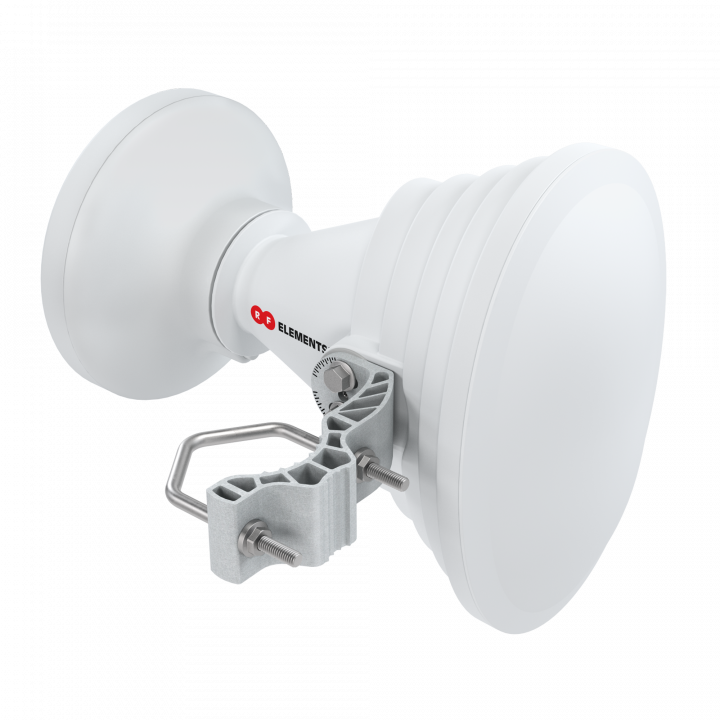

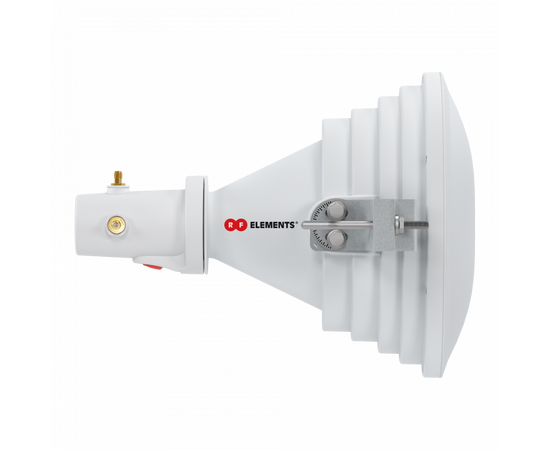

RF elements StarterHorn A45 USMA

Рупорная секторная антенна с асимметричной диаграммой направленности и отличной устойчивостью к шуму. Устройство оснащено как быстрозажимным волноводным разъёмом TwistPort, так и коннектором RP-SMA female, что позволяет легко подключать сторонние радиоустройства. Не имеет боковых лепестков и не теряет своей эффективности при совместном размещении.

StarterHorn — отличный выбор для тех, кто только начал знакомиться с технологией рупорных антенн и не готов к большим вложениям.

Особенности

• Превосходные характеристики луча
• Уникальная устойчивость к шуму
• Высокая эффективность главного лепестка
• Независимость ширины луча и коэффициента усиления от частоты
• Отличная возможность совместного размещения
• Различные вариации совместимости с другими радиоустройствами
• Компактность и прочность конструкции
• Простая сборка и установка

Технические характеристики

Разъём антенны	2х RP-SMA (female), порт волновода
Тип антенны	Рупорная асимметричная
Материал	УФ-стойкий АБС-пластик, полиэтилен, алюминий, нержавеющая сталь
Степень защиты корпуса	IP55
Огнестойкость	UL 94 HB
Допустимый диаметр мачты	20–55 мм (рекомендовано ближе к 55 мм)
Температура окружающей среды рабочая	-30.. +55 °C
Сопротивление ветру	До 160 км/ч
Ветровая нагрузка	34/27 ньютон при 160 км/ч на переднюю/заднюю часть
Максимальный угол наклона	±30°
Вес	0,9 кг — одно устройство 1,4 кг — одно устройство, включая упаковку 17 кг — упаковка (10 устройств)
Размеры	291 х 236 х 223 мм — устройство 245 х 238 х 163 мм — устройство в упаковке 1197 х 336 х 269 мм — упаковка (10 устройств)
Рабочий диапазон	5150–5950 МГц
Коэффициент усиления	17 дБи
Эффективность главного лепестка*	90>#/td###
Угол излучения в горизонтальной плоскости -3 дБ	Г 31° / В 30°
Угол излучения в вертикальной плоскости -3 дБ	Г 21° / В 20°
Угол излучения в горизонтальной плоскости -6 дБ	Г 44° / В 45°
Угол излучения в вертикальной плоскости -6 дБ	Г 30° / В 29°
Коэффициент обратного излучения	30 дБ
Совместимые беспроводные платформы	Ubiquiti PrismStation 5AC, IsoStation 5AC, IsoStation M5 Любые радиоустройства с коаксильным выходом
Диаграмма излучения в горизонтальной плоскости при вертикальной / горизонтальной поляризации
Диаграмма излучения в вертикальной плоскости при вертикальной / горизонтальной поляризации
График усиления при горизонтальной / вертикальной поляризации

*Эффективность главного лепестка указана от нуля градусов направления излучения антенны.
