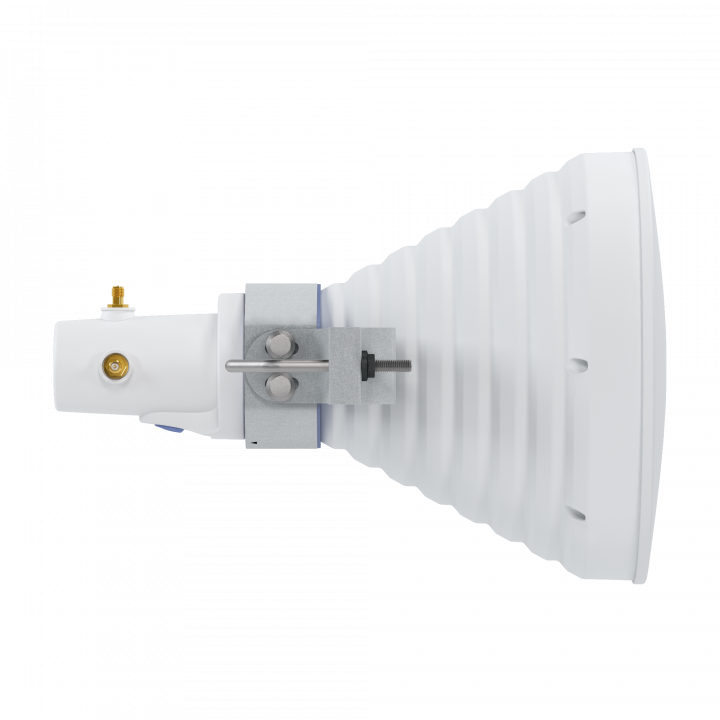

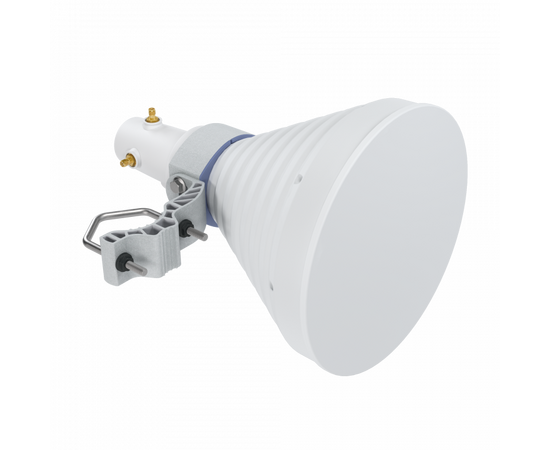

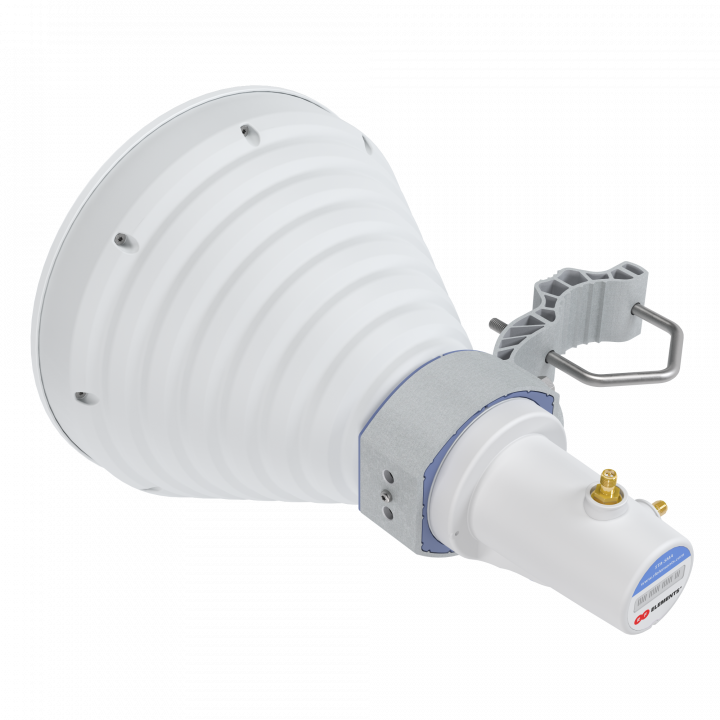

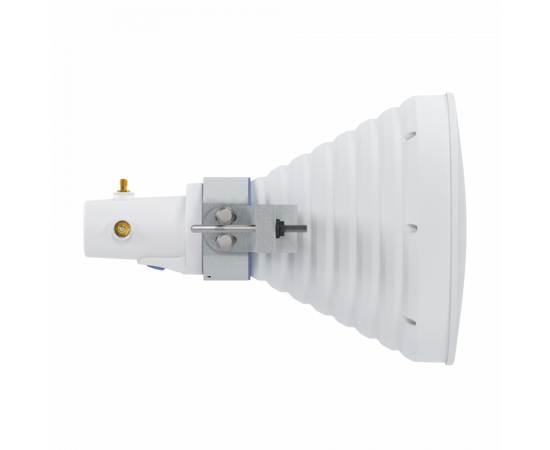

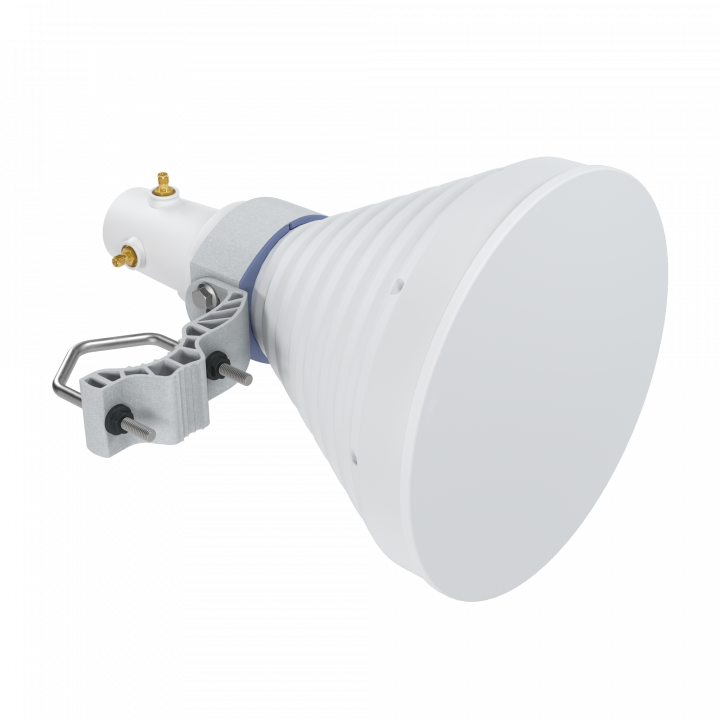

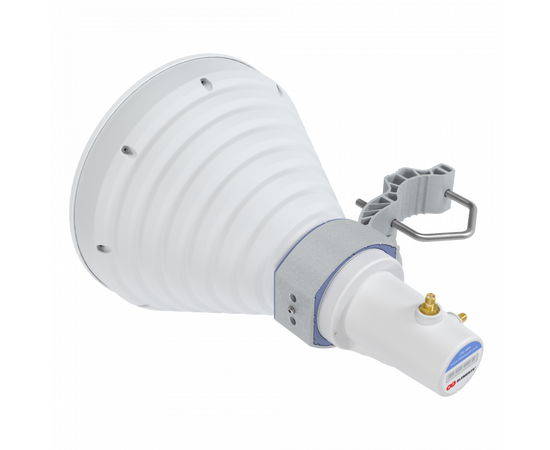

RF elements StarterHorn 30 USMA

Компактная симметричная секторная антенна от RF elements, обладающая уникальными формой луча и характеристиками, а также низкими потерями. Диаграмма направленности симметрична как в вертикальной, так и в горизонтальной плоскости. Усиление антенны и диаграмма направленности сбалансированы относительно частот и практически не изменяются во всём диапазоне.
StarterHorn оснащена коннектором RP-SMA female для горизонтальных и вертикальных поляризаций антенны, что позволяет подключить любое стороннее устройство с коаксильным выходом. А наличие волноводного разъёма (становится доступен при снятии задней части) даёт возможность использовать IsoStation и PrismStation от Ubiquiti.
	Антенна не имеет боковых лепестков благодаря фокусировке излучения сигнала в один главный луч. Такие характеристики излучения позволяют сохранить самый важный для беспроводной связи ресурс — спектр. Устройство не теряет своей эффективности при совместном размещении. Вы можете заменить плохо работающую 90° секторную антенну на три 30° антенны StarterHorn, что позволит подключить больше клиентов и предоставить им более высокую пропускную способность.
StarterHorn — отличный выбор для тех, кто только начал знакомиться с технологией рупорных антенн и не готов к большим вложениям.

Особенности

• Превосходные характеристики луча
• Уникальная устойчивость к шуму
• Высокая эффективность главного лепестка
• Независимость ширины луча и коэффициента усиления от частоты
• Отличная возможность совместного размещения
• Различные вариации совместимости с другими радиоустройствами
• Компактность и прочность конструкции
• Простая сборка и установка

Технические характеристики

Разъём антенны	2х RP-SMA (female), порт волновода
Тип антенны	Рупорная симметричная
Материал	УФ-стойкий АБС-пластик, полиэтилен, алюминий, нержавеющая сталь
Степень защиты корпуса	IP55
Огнестойкость	UL 94 HB
Допустимый диаметр мачты	20–55 мм (рекомендовано ближе к 55 мм)
Температура окружающей среды рабочая	-30.. +55 °C
Сопротивление ветру	До 160 км/ч
Ветровая нагрузка	23 ньютон при 160 км/ч
Максимальный угол наклона	±30°
Вес	1,3 кг — одно устройство 1,9 кг — одно устройство, включая упаковку 20,9 кг — упаковка (10 устройств)
Размеры	301 х 261 х 214 мм — устройство 269 х 240 х 240 мм — устройство в упаковке 1210 х 490 х 277 мм — упаковка (10 устройств)
Рабочий диапазон	5150–5950 МГц
Коэффициент усиления	18 дБи
Эффективность главного лепестка*	92>#/td###
Угол излучения в горизонтальной плоскости -3 дБ	Г 20° / В 20°
Угол излучения в вертикальной плоскости -3 дБ	Г 20° / В 20°
Угол излучения в горизонтальной плоскости -6 дБ	Г 30° / В 30°
Угол излучения в вертикальной плоскости -6 дБ	Г 30° / В 30°
Коэффициент обратного излучения	33 дБ
Совместимые беспроводные платформы	Ubiquiti PrismStation 5AC, IsoStation 5AC, IsoStation M5 Любые радиоустройства с коаксильным выходом
Диаграмма излучения в горизонтальной плоскости при вертикальной / горизонтальной поляризации
Диаграмма излучения в вертикальной плоскости при вертикальной / горизонтальной поляризации
График усиления при горизонтальной / вертикальной поляризации

*Эффективность главного лепестка указана от нуля градусов направления излучения антенны.

Комплект поставки
