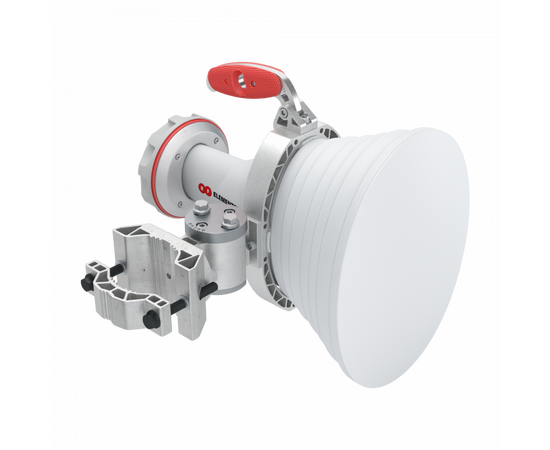

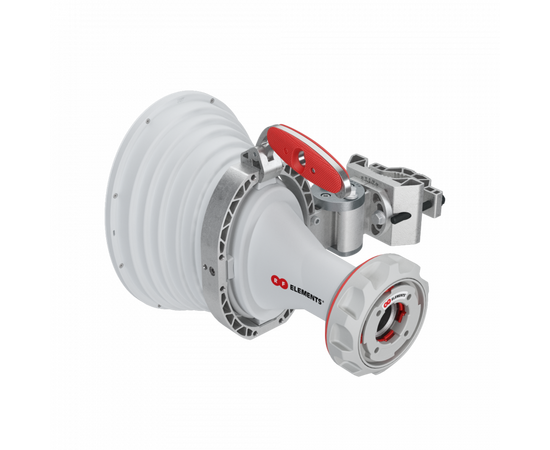

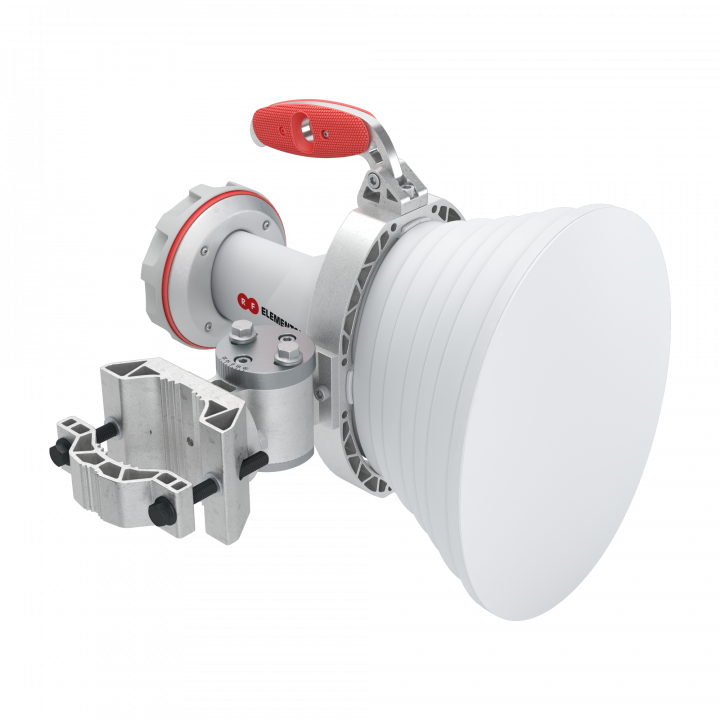

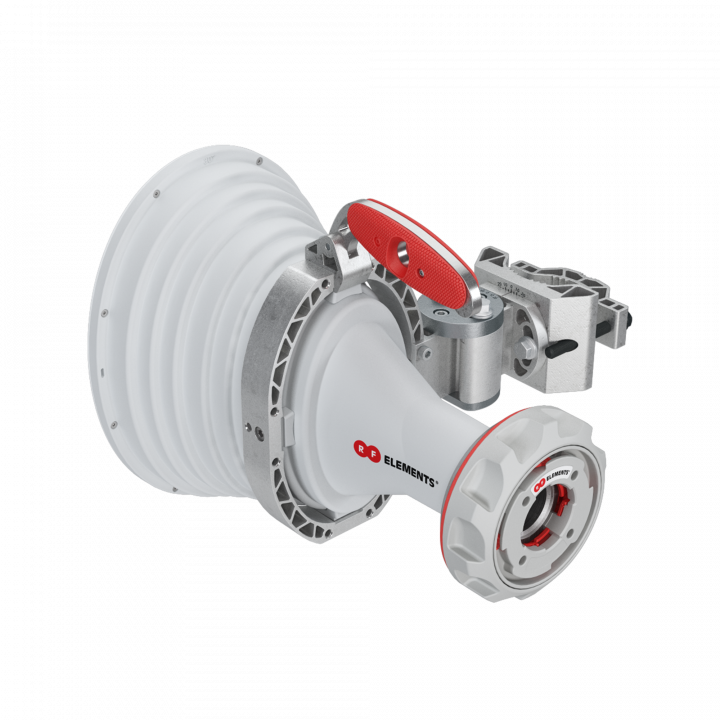

RF elements 30° Sector AH2030-TP

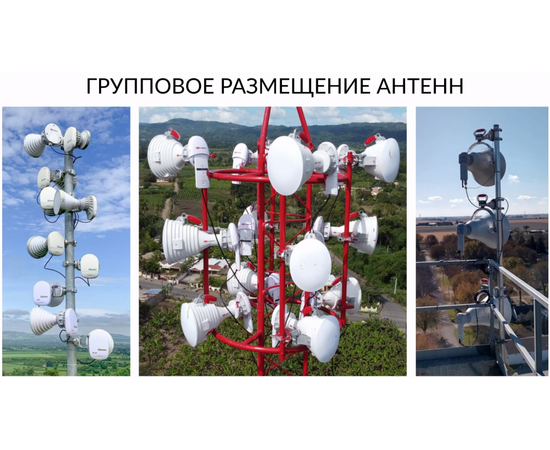

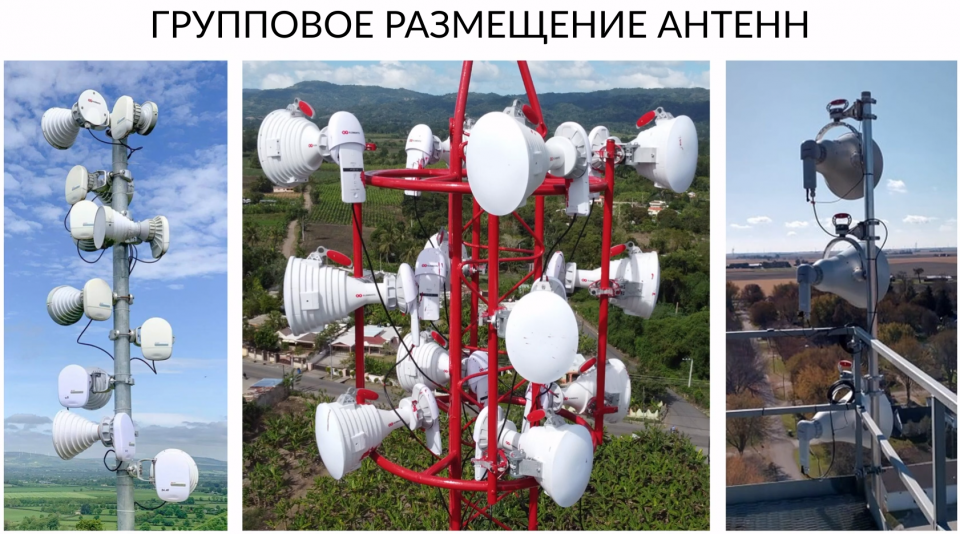

Асимметричная рупорная антенна с высоким коэффициентом усиления, оснащённая быстрозажимным волноводным разъёмом TwistPort. Не имеет боковых лепестков благодаря фокусировке излучения сигнала в один главный луч, что обеспечивает повышенную эффективность главного лепестка. Диаграмма направленности широкая по горизонтали и узкая по вертикали. Усиление антенны и диаграмма направленности сбалансированы относительно частот и практически не изменяются во всём диапазоне. Все эти особенности наряду с превосходным шумоподавлением делают рупорные антенны отличным решением для создания высокопроизводительной базовой станции (несколько точек доступа "бок о бок") или в сложной помеховой обстановке.
Антенна обладает углами излучения 30° в горизонтальной плоскости и 20° в вертикальной, но её можно повернуть на 90°, благодаря чему угол излучения в горизонтальной плоскости будет составлять 20°, а в вертикальной 30°. Это возможно благодаря специально разработанному креплению, позволяющему поменять местами ручку и кронштейн. Экструдированное алюминиевое кольцо повышает конструктивную прочность крепления, делая этот процесс простым и быстрым.
Другие модели:
- AH2030-TP
- HG3-TP-A60-V2
- HG3-TP-A90-V2
Технические характеристики
| Разъём антенны | TwistPort — Быстрозажимной волноводный разъём |
| Тип антенны | Рупорная |
| Материал | УФ-стойкий АБС-пластик, поликарбонат, полиэтилен высокой плотности, алюминий, нержавеющая сталь |
| Степень защиты корпуса | IP55 |
| Допустимый диаметр мачты | 40–80 мм (рекомендовано ближе к 80 мм) |
| Температура окружающей среды рабочая | -35.. +60 °C |
| Вес | 4,2 кг — одно устройство 6,3 кг — одно устройство, включая упаковку |
| Размеры | 385 х 376 х 304 мм — устройство 483 х 334 х 235 мм — устройство в упаковке |
| Сопротивление ветру | До 160 км/ч |
| Ветровая нагрузка | 67 ньютон при 160 км/ч |
| Максимальный угол наклона | ±20° (по вертикали и горизонтали) |
| Рабочий диапазон | 5180–6000 МГц |
| Коэффициент усиления | 20,5 дБи |
| Эффективность главного лепестка* | 95>#/td### |
| Угол излучения в горизонтальной плоскости -3 дБ | Г 21° / В 21° |
| Угол излучения в вертикальной плоскости -3 дБ | Г 15° / В 15° |
| Угол излучения в горизонтальной плоскости -6 дБ | Г 30° / В 30° |
| Угол излучения в вертикальной плоскости -6 дБ | Г 20° / В 20° |
| Коэффициент обратного излучения | 35 дБ |
| В горизонтальной плоскости при вертикальной / горизонтальной поляризации |  |
| В вертикальной плоскости при вертикальной / горизонтальной поляризации |  |
| График усиления при горизонтальной / вертикальной поляризации |  |
*Эффективность главного лепестка указана от нуля градусов направления излучения антенны.
