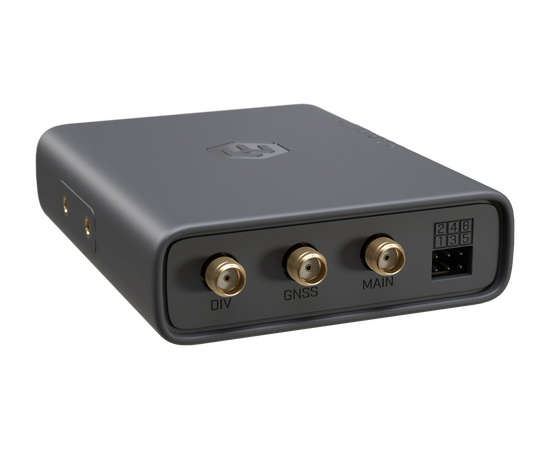

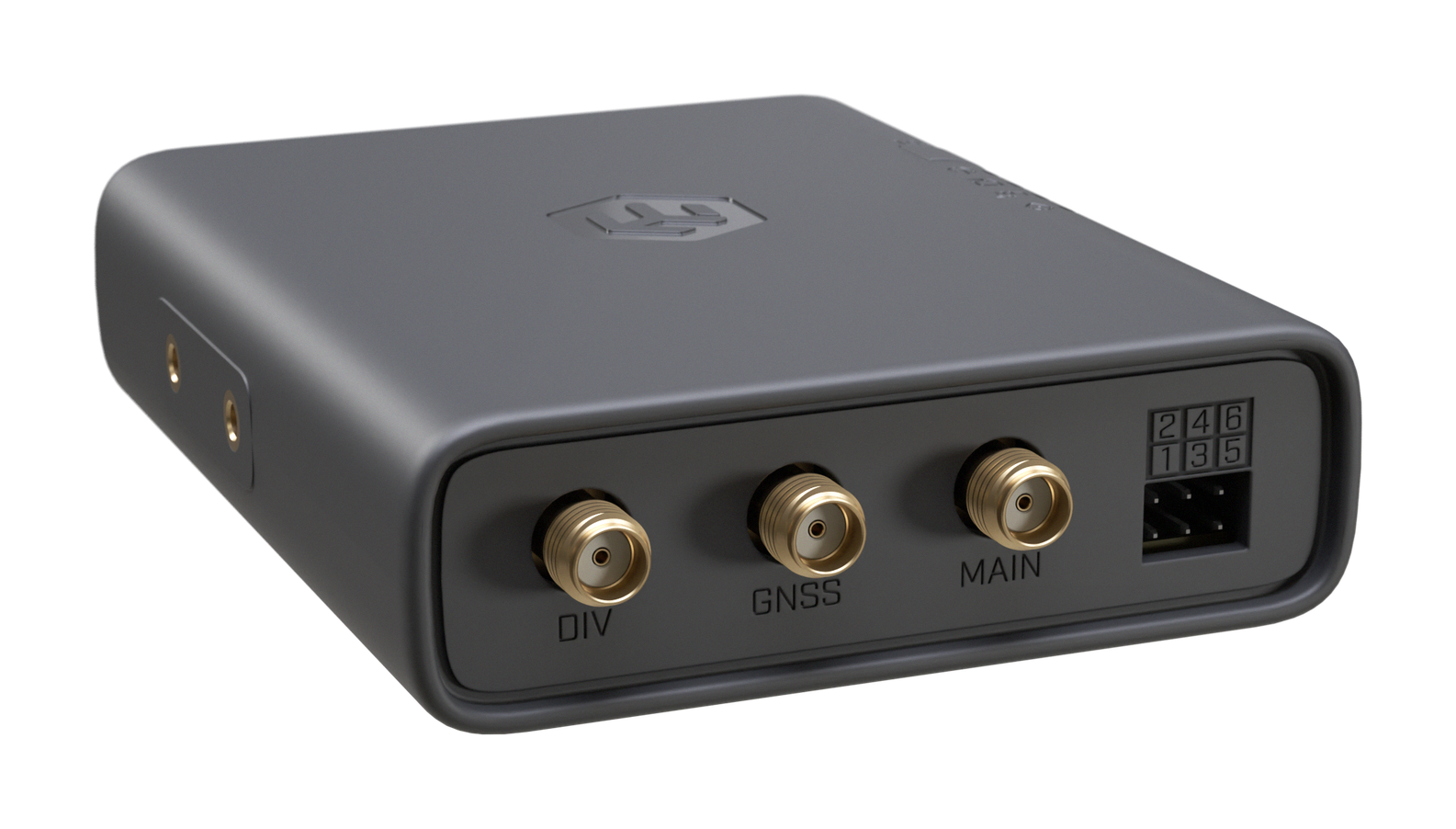

MikroTik KNOT Embedded LTE4 Global
Описание MikroTik KNOT Embedded LTE4 Global
Промышленный LTE-шлюз KNOT Embedded LTE4 в версии Global обеспечивает совместимость со стандартами сотовой связи большинства зарубежных стран и России. Он работает на базе модема EG25-G и имеет расширенную поддержку частотных диапазонов LTE, а также интерфейсы BLE и GNSS. Компактный корпус позволяет разместить устройство в любом ограниченном пространстве. Шлюз изначально создавался для автоматизации торговых и кофейных аппаратов. Однано полностью адаптирован для самых разных задач промышленной автоматизации.
Используйте его как основной шлюз, резервный канал связи или узел сбора данных IoT — всё это работает под управлением RouterOS для максимальной гибкости.
Особенности
- Промышленный LTE-шлюз для IoT — компактное и мощное решение для интеграторов, разработчиков IoT-систем и специалистов по автоматизации
- Сертифицирован по международным стандартам PTCRB и одобрен ведущими мировыми провайдерами связи
- Расширенный набор поддерживаемых диапазонов LTE FDD/TDD гарантирует полную совместимость с сетями операторов РФ
- Стабильное беспроводное соединение LTE категории 4
- Монтаж на DIN-рейку в условиях ограниченного пространства
- Bluetooth для IoT-датчиков
- Гигабитный Ethernet-порт
- Функция спутниковой навигации GNSS / GPS
- Поддержка двух SIM-карт: eSIM и nano-SIM
- Встроенные интерфейсы ввода-вывода общего назначения (GPIO)
- Функции: MIMO 2x2, питание PoE-In
- Реализация решения MikroTik Connectivity*
- Работает под управлением RouterOS: полный сетевой стек, VPN, межсетевой экран, управление и оповещения по SMS, автоматизация, удалённое администрирование и многое другое!
* Компания MikoTik разработала новое встроенное eSIM-решение. Оно гарантирует, что устройства пользователя будут оставаться подключёнными в любом месте, без необходимости физической замены SIM-карты или внешних действий по активации. (Прим. WMD.RU)
Встроенный Bluetooth-сканер обеспечивает надёжное беспроводное взаимодействие с Bluetooth-маячками MikroTik и любыми сторонними BLE-датчиками.
Функции Bluetooth и сбор данных
- Увеличенная дальность связи благодаря поддержке технологии Long Range Bluetooth.
- Передача объёмных данных за счёт расширенного режима вещания Extended Advertising.
- Эффективный сбор телеметрии, мониторинг и трекинг оборудования.
Устройство позволяет безопасно передавать всю собранную информацию по сотовой сети LTE из одного компактного IoT-шлюза.
Применение
KNOT Embedded LTE4 Global разработан для систем, где надёжность на первом месте, а место под монтаж строго ограничено:
- инфраструктура умного города (парковки, датчики, приборы учёта);
- мониторинг кофемашин и торговых автоматов;
- промышленные шкафы автоматики;
- экологический мониторинг и контроль инженерных сетей;
- отслеживание транспорта или активов с помощью GNSS;
- торговые киоски, платежные терминалы, цифровые вывески;
- резервные каналы связи LTE для существующих Ethernet-устройств;
- IoT-шлюзы для BLE-датчиков и маячков.
Создаете ли вы новую сеть или добавляете поддержку LTE в существующую инсталляцию — KNOT Embedded LTE4 Global легко адаптируется под ваши задачи. Его отличает простая интеграция, быстрое развёртывание и стабильная работа в экстремальных условиях: от «умных городов» до промышленной автоматизации и мониторинга транспорта.
Поддержка eSIM и международная интеграция
Встроенная цифровая карта MikroTik eSIM открывает доступ к глобальному сервису MikroTik Connectivity. При развёртывании оборудования за рубежом это позволяет за пару минут удалённо активировать международный сотовый тариф через личный кабинет MikroTik — без покупки физических сим-карт, заключения контрактов с операторами и долгого ожидания подключения. При этом для работы в России и СНГ в устройстве предусмотрен стандартный слот под nano-SIM, обеспечивающий полную совместимость с любыми отечественными операторами связи.
Это безупречное решение для:
- оперативного развёртывания IoT-систем;
- телеметрии удалённых объектов;
- создания резервных каналов связи со сверхбыстрым запуском.
Технические характеристики
| Процессор | Cortex A7 800 МГц, 1 ядро, архитектура ARM 32 бит | ||
| ОЗУ | 256 МБ DDR RAM | ||
| ПЗУ | 256 МБ NAND | ||
| Сетевой интерфейс | 1x Ethernet (10/100/1000 Мбит/с) | ||
| Число гигабитных Ethernet-портов с реверсивным PoE (PoE-In) | 1 | ||
| Число SIM-слотов | 1х nano-SIM для модема | ||
| Bluetooth | Версия 5.4 | ||
| Число входов постоянного тока | 2 (PoE-In, USB тип C (только питание)) | ||
| PoE-In | 802.3af/at | ||
| Питание на входе | 12–57 B (PoE-In) 5 B (USB-C) |
||
| Максимальное энергопотребление | 6 Вт | ||
| Температура окружающей среды рабочая | -40.. +70 °C (протестировано) | ||
| Среднее время безотказной работы | Около 100 000 часов при +25 °C | ||
| Размеры | 90 x 70 x 22 мм | ||
| Операционная система | RouterOS (версия 7), уровень лицензии 3 | ||
| Охлаждение | Пассивное | ||
| Сертификация | CE, FCC, IC, EAC, ROHS | ||
| Степень защиты корпуса | IP20 | ||
| Дополнительно | Датчик температуры процессора Датчик температуры платы Карта eSIM |
||
| Подключение внешних антенн | Совместимые антенны (приобретаются отдельно):
|
||
Параметры радиомодуля сотовой связи (Global)
| Модем LTE | EG25-G | |||
| РЧ-разъём | 3x SMA (female) для подключения внешних антенн:
|
|||
| Модель GNSS-интерфейса | EG25-G | |||
| Стандарт GNSS | Galileo, GPS, Glonass, BDS, QZSS | |||
| Регион | По всему миру, за пределами региона EMEA (Европа, Ближний Восток и Африка) | |||
| Код зоны отслеживания (TAC) | 01673800 | |||
| MIMO DL | 2x2 | |||
| MIMO UL | 1x1 | |||
| Категория 2G | Class 12 | |||
| Диапазоны 2G, МГц | 2 (1900) / 3 (1800) / 5 (850) / 8 (900) | |||
| Категория 3G | R8 (42.2 Мбит/с — нисходящий канал, 5.76 Мбит/с — восходящий канал) | |||
| Диапазоны 3G, МГц | 1 (2100) / 2 (1900) / 4 (1700) / 5 (850) / 6 (850) / 8 (900) / 19 (800) | |||
| Категория LTE | 4 (150 Мбит/с — нисходящий канал, 50 Мбит/с — восходящий канал) | |||
| MIMO | 2x2 — нисходящий канал 1x1 — восходящий канал |
|||
| Диапазоны LTE (FDD), МГц | 1 (2100) / 2 (1900) / 3 (1800) / 4 (1700) / 5 (850) / 7 (2600) / 8 (900) / 12 (700) / 13 (700) / 18 (800) / 19 (800) / 20 (800) / 25 (1900) / 26 (850) / 28 (700) | |||
| Диапазоны LTE (TDD), МГц | 38 (2600) / 39 (1900) / 40 (2300) / 41 (2500) | |||
Результаты замера производительности процессора
| EG25-G&KNe | Cortex A7 (800 ГГц) тест через один порт | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует (fast path) | 80.2 | 973.9 |
217.4 |
890.5 | 222 | 113.7 |
| Мост | 25 правил фильтрации моста | 67.5 | 819.7 | 68.5 | 280.6 | 69.3 | 35.5 |
| Маршрутизация | отсутствует (fast path) | 80.2 | 973.9 | 226.1 | 926.1 | 233.8 | 119.7 |
| Маршрутизация | 25 простых очередей | 66.3 | 805.1 | 66.8 | 273.6 | 75.1 | 38.5 |
| Маршрутизация | 25 правил фильтрации IP | 47.5 | 576.8 | 47.5 | 194.6 | 47.5 | 24.3 |
Комплект поставки
| KNOT Embedded LTE4 Global | 1 шт. |
| Блок питания 5 В, 0.8 А | 1 шт. |
| Набор для крепления К-91 | 1 шт. |
