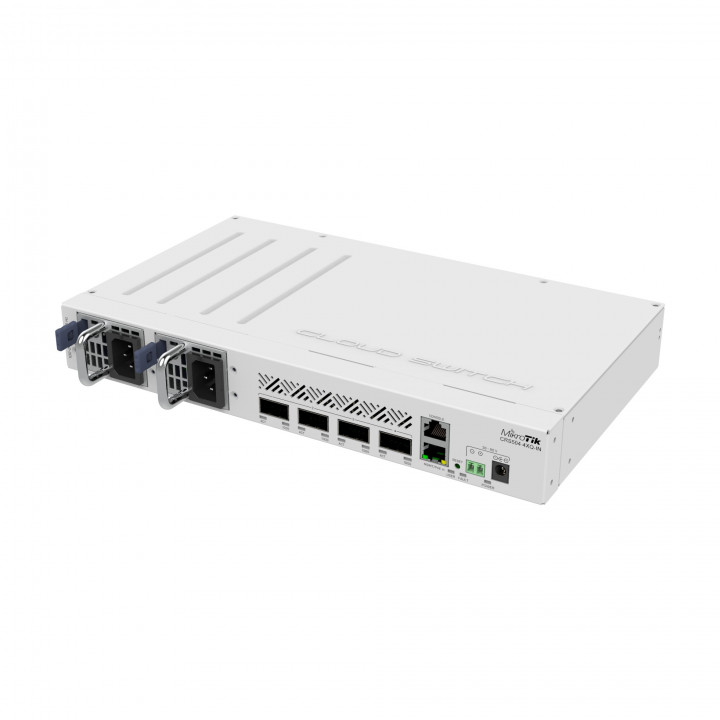

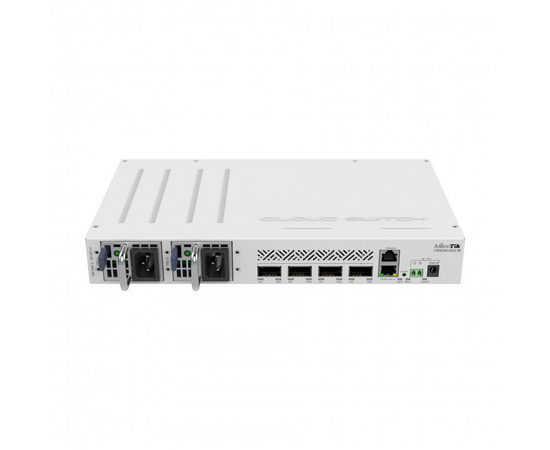

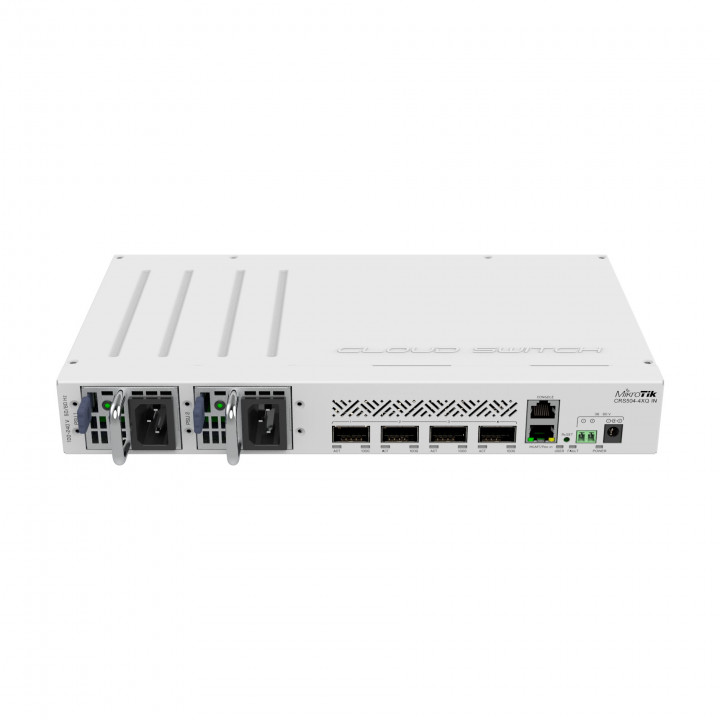

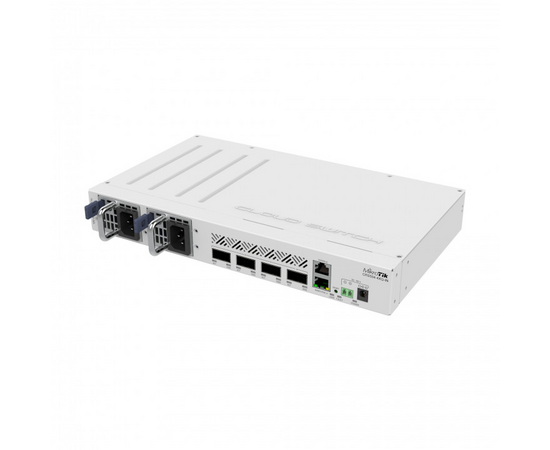

MikroTik CRS504-4XQ-IN
Доступный, компактный и энергоэффективный коммутатор открывает дверь в мир 100-гигабитных сетей и является следующим этапом в модернизации существующих 10- или 25-гигабитных сетей.
Семейство 100-гигабитных устройств продолжает расширяться. Уже был представлен потрясающий маршрутизатор CCR2216-1G-12XS-2XQ. Теперь пришло время для подходящего коммутатора — CRS504-4XQ-IN. Малый форм-фактор в сочетании с низким энергопотреблением (25 Вт без подключённых устройств!) идеально подходит, чтобы начать расширение 100-гигабитной сети в обычных установках. Также можно модернизировать 10- или 25-гигабитную сеть.
Особенности
- Чип коммутации Marvell Prestera для обеспечения работы на канальной скорости для 16-ти 25-гигабитных портов
- Три способа питания: – вход PoE – гнездо для постоянного тока – 2-пиновая клеммная колодка
- Два блока питания с поддержкой горячей замены
- Отвечает требованиям по обеспечению оптоволоконных подключений (40, 25, 10 и 1 Гбит/с)
- Четыре порта QSFP28 (100 Гбит/с)
- Максимальное энергопотребление без подключённых устройств: 25 Вт
- Возможность размещения на стене, столе, в стойке
CRS504-4XQ-IN получил четыре 100-гигабитных порта QSFP28. Используйте их для подключения других 100-гигабитных устройств. Или возьмите многомодовый оптокабель с отдельной изоляцией волокон, чтобы подключить несколько 25-гигабитных устройств: каждый порт подключён к четырём 25-гигабитным линиям связи для соединения 16-ти 25-гигабитных устройств. На самом деле, возможно сочетать все виды соединений следующим образом: 100 Гбит/с на одном порту, 40 Гбит/с на другом, 4 по 25 Гбит/с на третьем и, может быть, даже несколько кабелей для 10-гигабитных или гигабитных сетей на четвёртом. Коммутатор также оснащён Ethernet-портом управления.
Производитель уже довольно давно использует CRS504-4XQ-IN в проекте Genomics Data Network. Это сеть передачи данных с высокой пропускной способностью для местных ученых, работающих над инновационными методами лечения рака. Сведения о геноме могут занимать много места, поэтому нужны исключительно быстрые соединения.
Экономичный и быстрый способ создания инфраструктуры высокоскоростной связи
Благодаря нескольким вариантам питания и возможности крепления на стене данный коммутатор порадует любого системного администратора.
Устройство поддерживает широкий диапазон входного напряжения, включая питание 48 В DC, что идеально подходит для всех телекоммуникационных инсталляций!
Технические характеристики
| Процессор | QCA9531 650 МГц, 1 ядро, архитектура MIPSBE |
| ОЗУ | 64 МБ RAM |
| ПЗУ | 16 МБ FLASH |
| Сетевой интерфейс | 1x Ethernet (10/100 Мбит/с) 4x QSFP28 (100 Гбит/с) |
| Чип коммутации | 98DX4310 |
| Последовательный консольный порт | 1х RJ45 |
| Число входов переменного тока | 2 |
| Питание на входе переменным током | 100–240 В АС |
| Число входов постоянного тока | 3 (вход PoE, DC Jack, 2-пиновая клеммная колодка) |
| Питание на входе постоянным током | 43–57 В (вход PoE 802.3 bt) 36–57 В (DC Jack, 2-пиновая клеммная колодка) |
| Максимальное энергопотребление | 41 Вт, 25 Вт (без подключённых устройств) |
| Охлаждение | 2 вентилятора |
| Размеры | 320 х 185 х 44 мм |
| Температура окружающей среды рабочая | -40.. +70 °C (протестировано) |
| Степень защиты корпуса | IP20 |
| Операционная система | RouterOS версии 7, Level 5 |
| Дополнительно | Датчик температуры процессора, датчик температуры платы, датчик напряжения |
Результаты замера производительности коммутации
| CRS504-4XQ-IN | |||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Коммутация | Внутренняя пропускная способность Layer 2 | 32517,9 | 394897,1 | 94008,5 | 385058,6 | 595386,9 | 304838,1 |
| Коммутация | Совокупная пропускная способность Layer 2 | 32517,9 | 789794,3 | 94008,5 | 770117,3 | 595386,9 | 609676,2 |
| Коммутация | Внутренняя пропускная способность Layer 1 | 32517,9 | 400100,0 | 94008,5 | 400100,0 | 595386,9 | 400100,0 |
| Коммутация | Совокупная пропускная способность Layer 1 | 32517,9 | 800200,0 | 94008,5 | 800200,0 | 595386,9 | 800200,0 |
Результаты замера производительности процессора
| CRS504-4XQ-IN | QCA9531 тест через все порты | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует | 37,4 | 454,2 | 82,8 | 339,1 | 162,5 | 83,2 |
| Мост | 25 правил фильтрации моста | 33,8 | 410,5 | 47,8 | 195,8 | 75,6 | 38,7 |
| Маршрутизация | отсутствует | 37,2 | 451,8 | 73,3 | 300,2 | 144,9 | 74,2 |
| Маршрутизация | 25 простых очередей | 36,4 | 442,0 | 52,4 | 214,6 | 54,4 | 27,9 |
| Маршрутизация | 25 правил фильтрации IP | 33,8 | 410,5 | 41,4 | 169,6 | 41,7 | 21,4 |
Комплект поставки
| Коммутатор | 1 шт. |
| Кабель питания | 2 шт. |
| Монтажные уголки для установки в стойку | 2 шт. |
| Набор винтов и резиновых наклеек-ножек K10 | 1 шт. |
