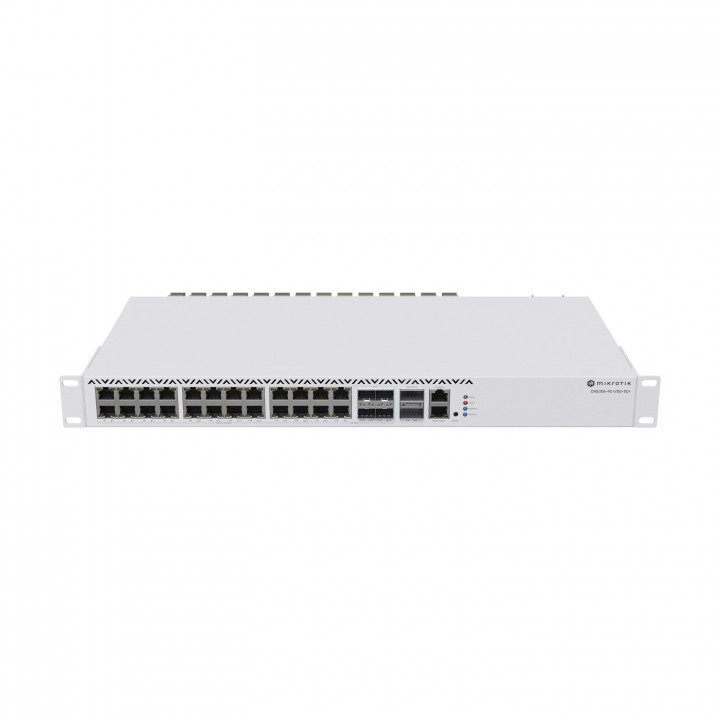

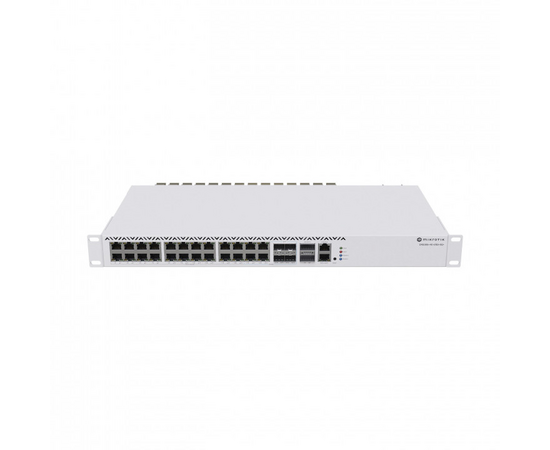

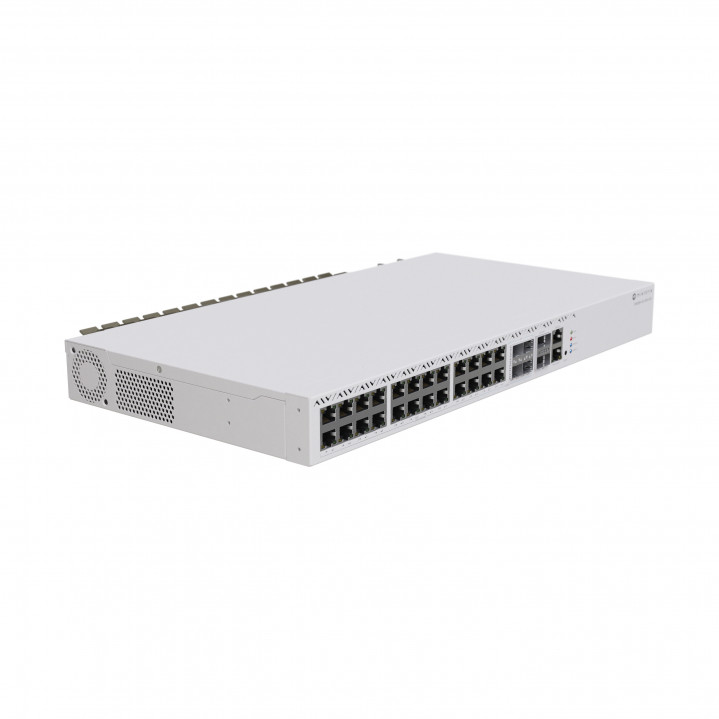

MikroTik CRS326-4C+20G+2Q+RM
Новый флагман — стоечный коммутатор с высокой плотностью 2,5-гигабитных портов, комбинированными портами и даже парой портов QSFP+ на 40 Гбит/с. Инновационное решение корпоративного уровня по цене смартфона!
Особенности
- 20 Ethernet-портов (2,5 Гбит/с)
- 4 комбинированных порта Ethernet (2,5 Гбит/с) / SFP+ (10 Гбит/с) — задействуйте их как 4 дополнительных 2,5-гигабитных Ethernet-порта или как порты SFP+
- 2 порта QSFP+ (40 Гбит/с) для сверхскоростного подключения по оптоволокну
- Массивный радиатор и два мощных вентилятора — забудьте о перегреве даже при высоких нагрузках
- Консольный порт RJ45 и порт управления Ethernet
Все больше офисов, студий и других организаций переходят на 2,5-гигабитный Ethernet. Поэтому производителю необходимо было создать доступное решение, которое могло бы:
- облегчить жизнь пользователю;
- сэкономить его бюджет;
- обеспечить ещё большую гибкость использования за счёт высокой плотности портов и дополнительных сверхскоростных оптоволоконных интерфейсов.
CRS326-4C+20G+2Q+RM предлагает всё вышеперечисленное и даже больше!
Мощный чип коммутации Marvell Prestera в комплекте с выделенным процессором легко справятся со всеми повседневными задачами. VLAN, Jumbo-кадры, агрегирование каналов, правила ACL… Даже можно выполнить маршрутизацию 3-го уровня!

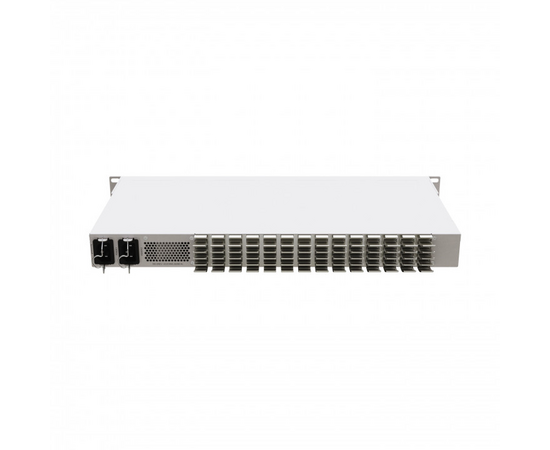

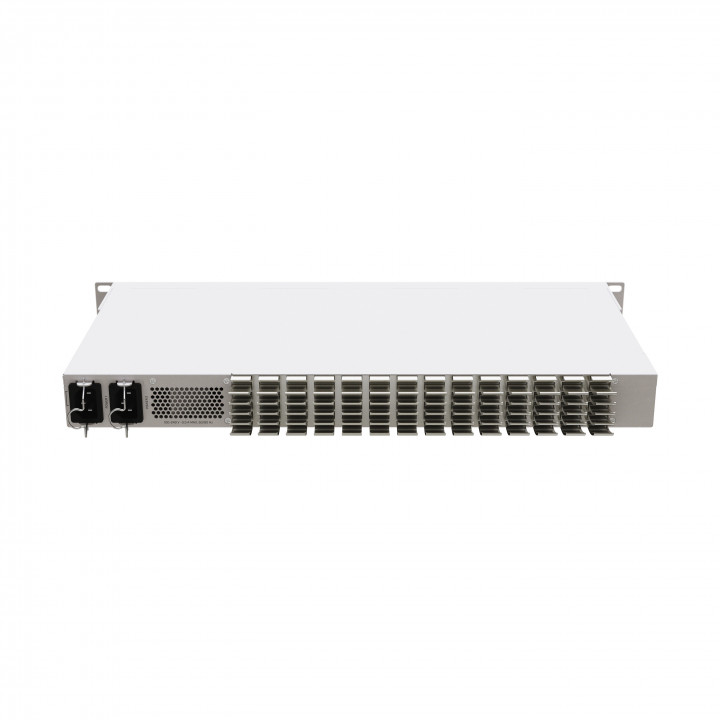

Два блока питания с функцией резервирования и дополнительный порт Ethernet 100 Мбит/с для управления надолго избавят от многих проблем. А для установки этого чудесного коммутатора в стандартную 19-дюймовую стойку укомплектовано всё необходимое!
Пример использования
CRS326-4C+20G+2Q+RM — как и многие устройства MikroTik — появился по необходимости. Видеокоманде производителя требовалось скоростное и экономичное решение для подключения всех студийных устройств, не прибегая к специальной стойке — в студии нет свободного места. Команда использует 2,5-гигабитные Ethernet-порты коммутатора для подключения всего оборудования: компьютеров, дополнительных мониторов, записывающих устройств и т.д. Четыре комбинированных порта соединены с другими отделами, если потребуется передать отснятый материал для просмотра. Одна 40-гигабитная линия идёт к медиасерверу NAS. Вторая 40-гигабитная линия — к мультимедийной станции инженера видеомонтажа. Это проводной коммутатор, поэтому команда может получить максимальную скорость на всех портах и подготовить все видеоматериалы намного быстрее.
Технические характеристики
| Процессор | QCA9531 650 МГц, 1 ядро, архитектура MIPSBE |
| ОЗУ | 128 МБ DDR2 RAM |
| ПЗУ | 32 МБ NAND |
| Сетевые интерфейсы | 1x Ethernet (10/100 Мбит/с) 4х Ethernet (2,5 Гбит/с) / SFP+ (10 Гбит/с) (комбинированный) 20х Ethernet (2,5 Гбит/с) 2х QSFP+ (40 Гбит/с) |
| Последовательный консольный порт | 1x RJ45 |
| Питание на входе | 100–240 В АС |
| Число входов переменного тока | 2 |
| Номинальное напряжение | 12 В |
| Номинальный ток | 10,8 А |
| Максимальное энергопотребление | 70 Вт, 51 Вт (без подключённых устройств) |
| Охлаждение | 2 вентилятора |
| Чип коммутации | 98DX8332 |
| Коммутация с процессором | 1 Гбит/с |
| Размеры | 443 x 258 x 44 мм |
| Степень защиты корпуса | IP20 |
| Сертификация | CE, EAC, ROHS |
| Температура окружающей среды рабочая | -20.. +60° (протестировано) |
| Среднее время безотказной работы | Около 200 000 часов при +25 °C |
| Операционная система | RouterOS версии 7, уровень лицензии 6 |
| Дополнительно | Датчик температуры платы Датчик напряжения |
Результаты замера производительности коммутации
| CRS326-4C+20G+2Q+RM | |||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Коммутация | Внутренняя пропускная способность Layer 2 | 10898,9 | 132356,2 | 31508,5 | 129058,6 | 199553,6 | 102171,4 |
| Коммутация | Совокупная пропускная способность Layer 2 | 10898,9 | 264712,4 | 31508,5 | 258117,3 | 199553,6 | 204342,9 |
| Коммутация | Внутренняя пропускная способность Layer 1 | 10898,9 | 134100,0 | 31508,5 | 134100,0 | 199553,6 | 134100,0 |
| Коммутация | Совокупная пропускная способность Layer 1 | 10898,9 | 268200,0 | 31508,5 | 268200,0 | 199553,6 | 268200,0 |
Результаты замера производительности процессора
| CRS326-4C+20G+2Q+RM | QCA9531 тест через все порты | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует (fast path) | 37,4 | 454,2 | 82,8 | 339,1 | 162,5 | 83,2 |
| Мост | 25 правил фильтрации моста | 33,8 | 410,5 | 47,8 | 195,8 | 75,6 | 38,7 |
| Маршрутизация | отсутствует (fast path) | 37,2 | 451,8 | 73,3 | 300,2 | 144,9 | 74,2 |
| Маршрутизация | 25 простых очередей | 36,4 | 442,0 | 52,4 | 214,6 | 54,4 | 27,9 |
| Маршрутизация | 25 правил фильтрации IP | 33,8 | 410,5 | 41,4 | 169,6 | 41,7 | 21,4 |
Комплект поставки
| Коммутатор | 1 шт. |
| Кабель питания | 2 шт. |
| Монтажные уголки для установки в стойку | 2 шт. |
| Набор винтов и резиновых наклеек-ножек (K10) | 1 шт. |
