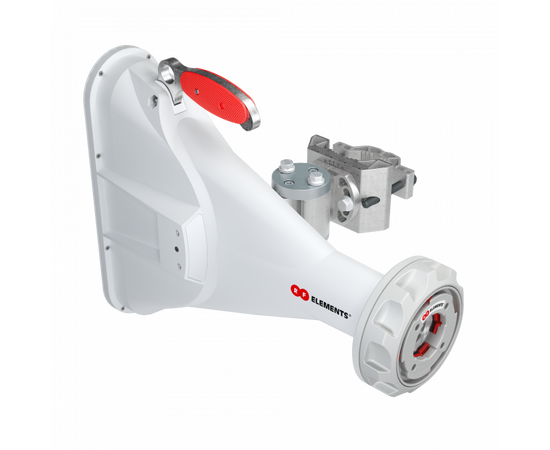

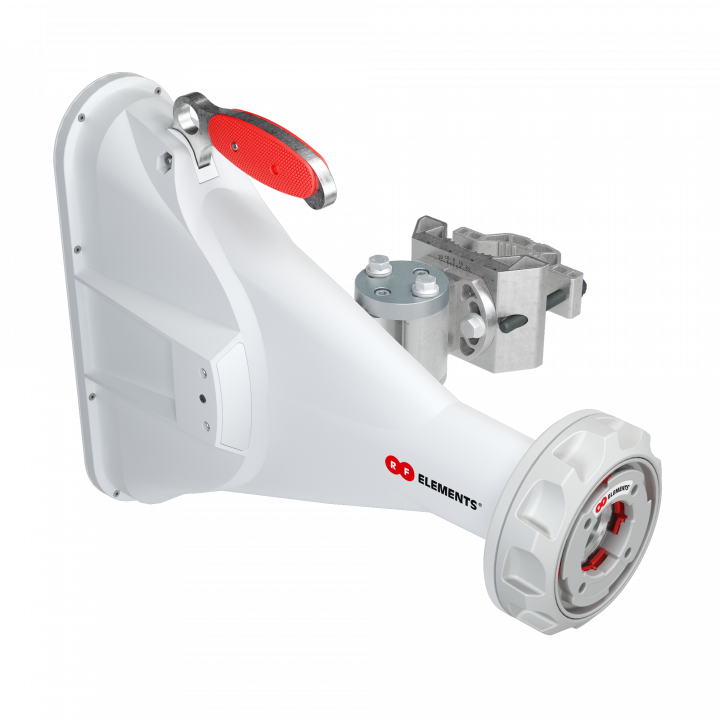

RF elements 60° Sector HG3-TP-A60-V2

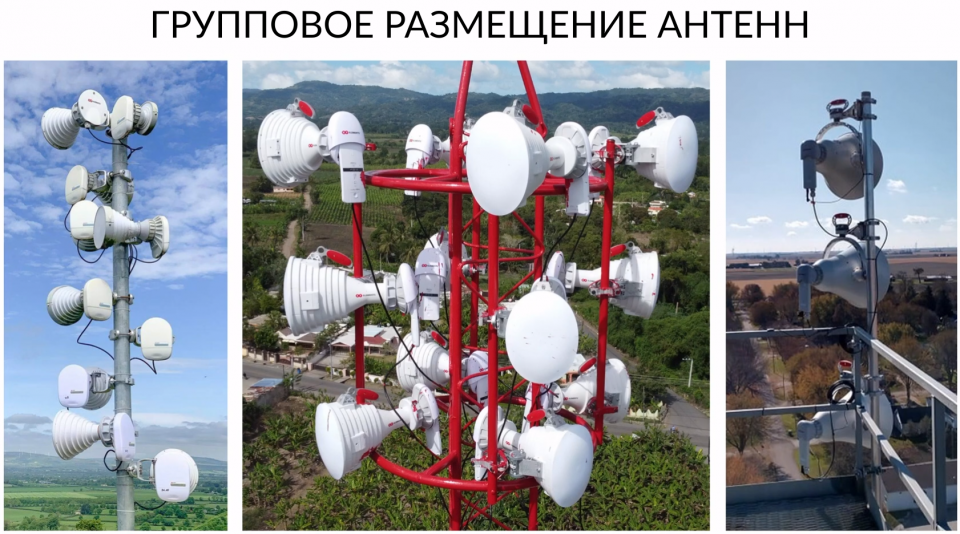

Асимметричная рупорная антенна с высоким коэффициентом усиления, оснащённая быстрозажимным волноводным разъёмом TwistPort. Не имеет боковых лепестков благодаря фокусировке излучения сигнала в один главный луч, что обеспечивает повышенную эффективность главного лепестка. Диаграмма направленности широкая по горизонтали и узкая по вертикали. Усиление антенны и диаграмма направленности сбалансированы относительно частот и практически не изменяются во всём диапазоне. Все эти особенности наряду с превосходным шумоподавлением делают рупорные антенны отличным решением для создания высокопроизводительной базовой станции (несколько точек доступа "бок о бок") или в сложной помеховой обстановке.

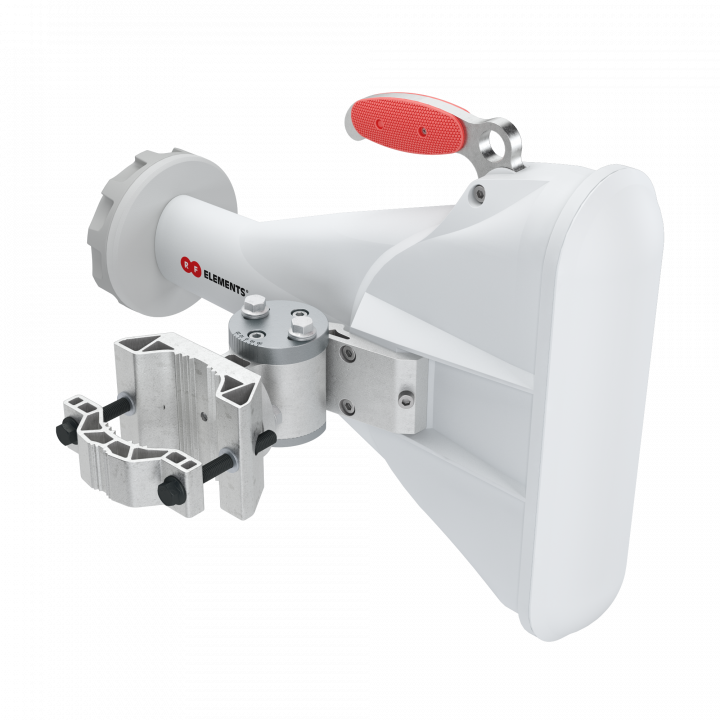

Вторая версия антенны оснащена новым монтажным кронштейном — более прочным и лёгким. Фурнитура из нержавеющей стали имеет чёрное покрытие для предотвращения заедания при установке.
Другие модели:
- AH2030-TP
- HG3-TP-A60-V2
- HG3-TP-A90-V2
Технические характеристики
| Разъём антенны | TwistPort — Быстрозажимной волноводный разъём |
| Тип антенны | Рупорная |
| Материал | УФ-стойкий АБС-пластик, поликарбонат, полиэтилен высокой плотности, алюминий, нержавеющая сталь |
| Степень защиты корпуса | IP55 |
| Допустимый диаметр мачты | 40–80 мм (рекомендовано ближе к 80 мм) |
| Температура окружающей среды рабочая | -35.. +60 °C |
| Вес | 4,8 кг — одно устройство 6,5 кг — одно устройство, включая упаковку |
| Размеры | 448 х 342 х 301 мм — устройство 515 х 370 х 140 мм — устройство в упаковке |
| Сопротивление ветру | До 160 км/ч |
| Ветровая нагрузка | 43 ньютон при 160 км/ч |
| Максимальный угол наклона | ±20° (по вертикали и горизонтали) |
| Рабочий диапазон | 5180–6000 МГц |
| Коэффициент усиления | 17 дБи |
| Эффективность главного лепестка* | 95>#/td### |
| Угол излучения в горизонтальной плоскости -3 дБ | Г 45° / В 42° |
| Угол излучения в вертикальной плоскости -3 дБ | Г 17° / В 16° |
| Угол излучения в горизонтальной плоскости -6 дБ | Г 60° / В 60° |
| Угол излучения в вертикальной плоскости -6 дБ | Г 25° / В 25° |
| Коэффициент обратного излучения | 27 дБ |
| В горизонтальной плоскости при вертикальной / горизонтальной поляризации |
|
| В вертикальной плоскости при вертикальной / горизонтальной поляризации |
|
| График усиления при горизонтальной / вертикальной поляризации |
|
*Эффективность главного лепестка указана от нуля градусов направления излучения антенны.
