Nikomax Nikolan 9385C-YL
Описание Nikomax Nikolan 9385C-YL

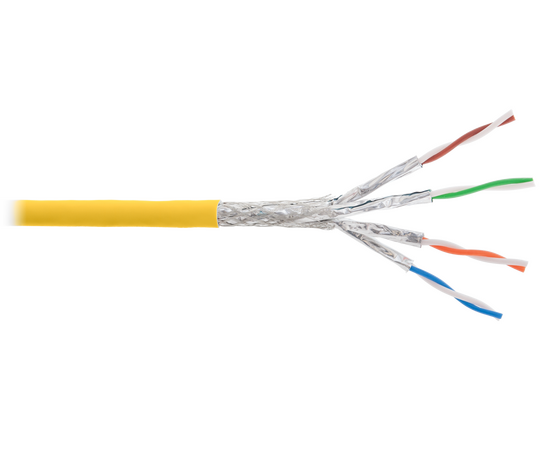

Экранированный кабель категории 8 предназначен для внутренней прокладки сетей на основе CKC NIKOMAX. Поставляется бухтами по 500 метров на барабанах, что обеспечивает сохранность при транспортировке, постоянство характеристик и удобство работы при размотке и монтаже.
Индивидуальное экранирование каждой пары защищает от перекрёстных наводок внутри кабеля, что гарантирует стабильность новейших высокоскоростных приложений на частотах до 2000 МГц. Внешняя оболочка изготавливается из неподдерживающего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HFLTx.
Технические характеристики
| Категория | 8 |
| Полоса пропускания, МГц | 2000 |
| Тип | S/FTP |
| Количество пар | 4 |
| Материал проводников | Электротехническая медь |
| Тип проводников | Одножильный |
| Диаметр проводников, AWG (мм) | 23 (0,62 ± 0,005) |
| Материал изоляции проводников | Вспененный полиэтилен (PE foam) |
| Толщина изоляции проводников, мм | 0,44 ± 0,02 |
| Внешний диаметр изоляции проводников, мм | 1,58 ± 0,1 |
| Применение | Для внутренней прокладки |
| Толщина оболочки, мм | 0,55 ± 0,05 |
| Внешний диаметр оболочки, мм | 8,4 ± 0,2 |
| Цвет оболочки | Жёлтый |
| Материал внешней оболочки | Компаунд, не содержащий галогенов (LSZH) |
| Материал индивидуального экрана |
Полиэфирная алюминиевая фольга (100% площадь покрытия) |
| Материал общего экрана | Оплётка из лужёной медной проволоки (45% п/п) |
| Диапазон частот, МГц | 1–2000 |
| Волновое сопротивление, Ом | 100 ± 15 |
| Радиус изгиба при прокладке | Не менее 8 диаметров кабеля |
| Радиус изгиба при эксплуатации | Не менее 8 диаметров кабеля |
| Растягивающее усилие, H | Не более 110 |
| Скорость распространения сигнала (NVP) | 0,78 ± 0,1 |
| Погонное сопротивление по постоянному току, Ом/км | ≤ 69,8 |
| Номинальное напряжение, В | 50 |
| Сопротивление изоляции (500) В, MΩ*км | ≥ 5000 |
| Электрическая прочность диэлектрика, кВ/мин | 1 |
| Ёмкостная асимметрия, пФ/км | ≤ 5600 |
| Взаимная ёмкость, нФ/км | ≤ 160 |
| Омическая асимметрия | ≤ 2% |
| Затухание сигнала, дБ | ≥ 55 |
| Разброс задержки распространения, нс/100м | ≤ 42 |
| Погонная масса, кг/км | 73,4 ± 0,5 |
| Длина, м | 500 |
| Температура окружающей среды рабочая | -40.. +75 °C |
| Температура окружающей среды хранения | -20.. +50 °C, прокладка -20.. +50 °C |
| Упаковка | Фанерный барабан |
| Размеры упаковки, мм | 450 х 400 |
Комплект поставки
| Кабель | 1 шт. |
Длина:
м
Категория:
8
Скорость передачи данных (TX/RX):
100; 10G; 1G
Тип кабеля:
S/FTP
Экранированный:
Да
Эксплуатация:
Комнатная
