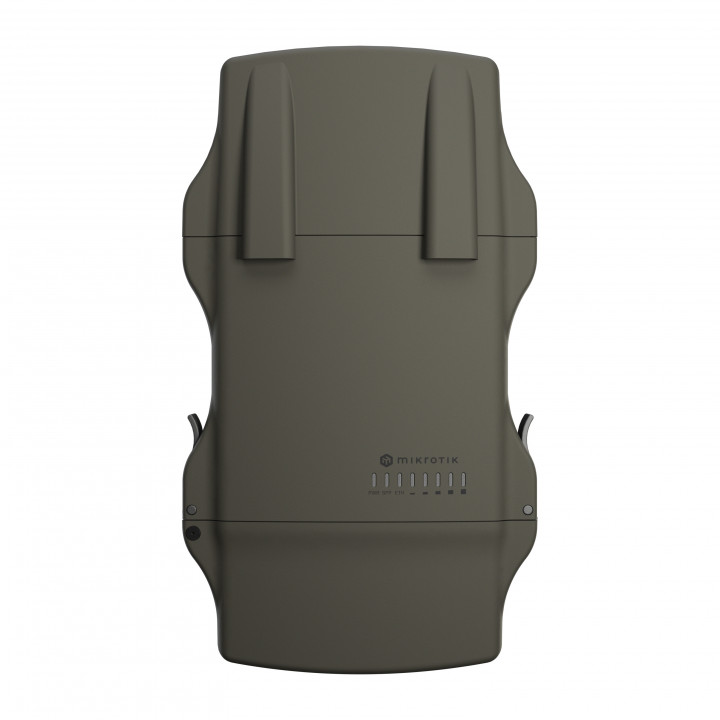

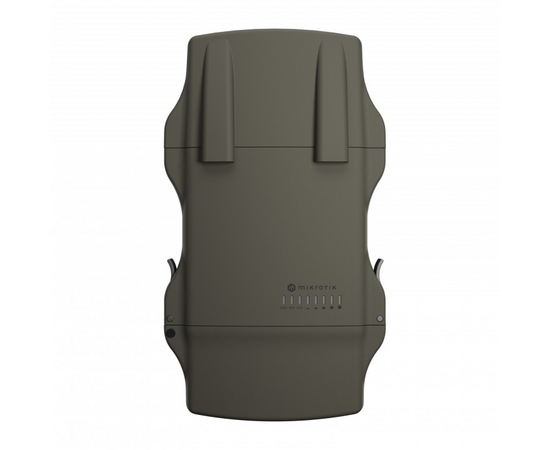

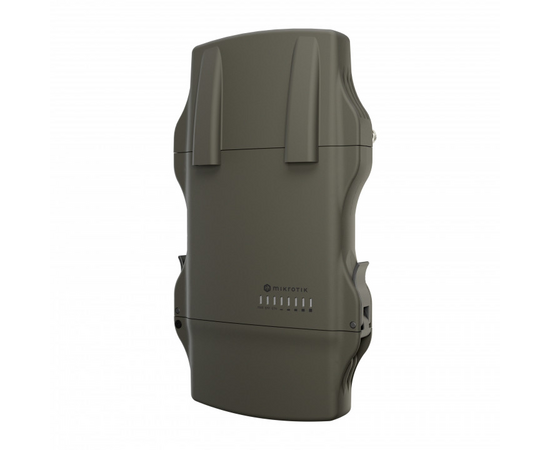

MikroTik NetMetal ax
«Марсоход» для построения сети. Самый надёжный уличный Wi-Fi-роутер для обеспечения дальней радиосвязи. Теперь с Wi-Fi 6!

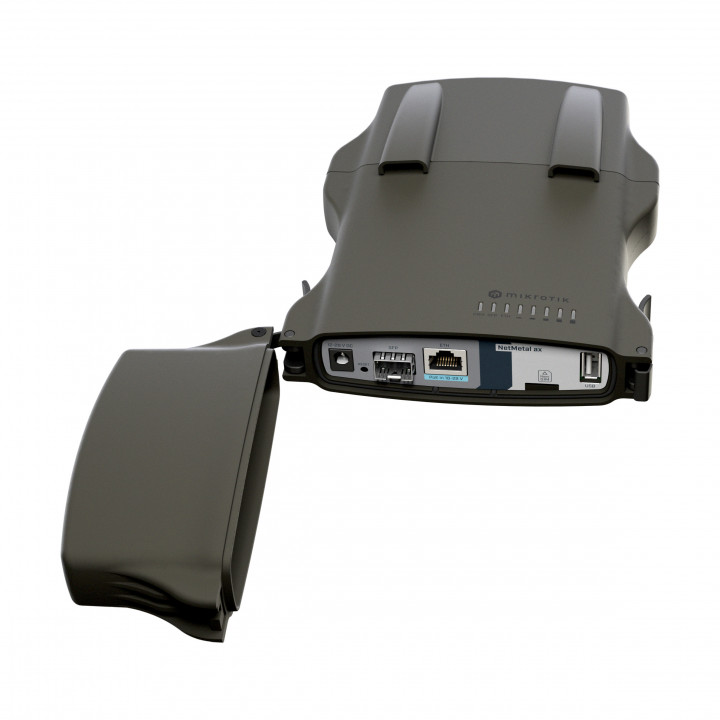

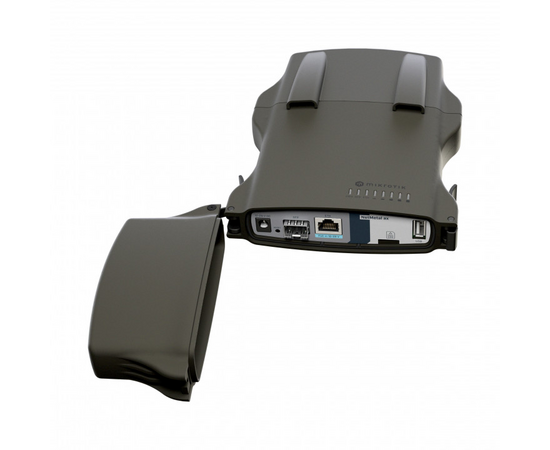

NetMetal ax — высокопроизводительный универсальный Wi-Fi-роутер с большим радиусом действия, который отлично работает в любой среде. Корпус повышенной прочности открывается и закрывается одной рукой, а также позволяет легко установить устройство практически в любом месте. Класс защиты IP66 обезопасит маршрутизатор от пыли и мощных струй воды — на сырых чердаках и в шахтах лифтов, в шумных доках или на береговых опорах ЛЭП. Для «марсохода» сети NetMetal ax нет неровной поверхности!
Особенности
- Двухдиапазонный радиомодуль (Wi-Fi 6, MIMO 2x2)
- Двухъядерный процессор архитектуры ARM
- Гигабитный Ethernet-порт с PoE-In
- Порт SFP (1,25 Гбит/с) с поддержкой скорости 2,5 Гбит/с для подключения волоконно-оптического кабеля
- Порт USB
- IP66: степень защиты корпуса от пыли, мощных струй воды и любых условий окружающей среды
- Разъём для SIM-карты формата nano
- Разъём miniPCI-e для использования собственных карт LTE и LoRa
- Бипер для аварийных сигналов или изобретательских задач
Свободный разъём miniPCI-e предусмотрен для адаптации под требования пользователя. Например, можно подключить LTE-модем для резервирования мобильного интернета — производитель добавил разъём для SIM-карты формата nano! Есть и другие варианты — подключение шлюза для IoT-установок с устройствами LoRa — к примеру, R11e-LR8!
Высокопроизводительный двухдиапазонный радиомодуль Wi-Fi 6 (MIMO 2x2) обеспечивает повышенные скорость, стабильность, безопасность, роуминг, управление питанием и другие функции в отличие от предыдущих протоколов для беспроводной связи. С целью подключения выбранных Вами внешних антенн предусмотрено 2 разъёма RP-SMA для расстояний до 30 км1. При необходимости NetMetal ax можно адаптировать и для меньшей дальности — например, подсоединив к нему всенаправленную навинчиваемую антенну HGO-antenna-OUT2 с коэффициентами усиления 3,3 дБи (2,4 ГГц) и 5,5–7,1 дБи (5 ГГц).
1 Важно отметить, что увеличение дальности радиолинков возможно. Однако надёжность связи может меняться. Кроме того, расстояние во многом зависит от выбранной антенны. 2 Поставляется отдельно.
Технические характеристики
| Процессор | IPQ-5010, 2 ядра, архитектура ARM (64 бит) |
| Номинальная частота процессора | 800 МГц |
| ОЗУ | 256 МБ DDR3L RAM |
| ПЗУ | 128 МБ FLASH |
| Проводной сетевой интерфейс | 1х 10/100/1000 Мбит/с Ethernet 1х SFP (1,25 Гбит/с) с поддержкой 2,5 Гбит/с |
| Дополнительные интерфейсы | 1x nano-SIM для модема 1x miniPCI-e (только для карт LTE, LoRA) 1x USB 2.0 (тип А)*, 1,5 A, с возможностью сброса питания USB-порта |
| Число входов постоянного тока | 2 (DC Jack, PoE-In) |
| Питание на входе | 12–28 В (DC Jack) 18–28 В (PoE-In) |
| PoE-In | Passive PoE |
| Максимальное энергопотребление | 25 Вт (12 Вт без подключённых устройств) |
| Размеры | 143 x 247 x 48 мм |
| Температура окружающей среды рабочая | -40.. +70 °C (протестировано) |
| Среднее время безотказной работы | Около 200 000 часов при +25 °C |
| Операционная система | RouterOS версии 7, уровень лицензии 4 |
| Охлаждение | Пассивное |
| Сертификация | CE, FCC, IC, EAC, ROHS |
| Степень защиты корпуса | IP66 |
| Дополнительно | Датчик температуры платы, датчик напряжения, бипер |
* Разъёмы USB (тип A) и miniPCI-e задействуют один вход USB и не могут использоваться одновременно.
Параметры радиомодуля Wi-Fi
| Радиомодуль | 2,4 ГГц стандартов 802.11b/g/n/aх; 5 ГГц стандартов 802.11a/n/ac/ax | |
| Максимальная скорость передачи данных | 2,4 ГГц: 574 Мбит/с 5 ГГц: 2400 Мбит/с | |
| Цепи MIMO | 2,4 ГГц: 2x2 5 ГГц: 2x2 | |
| Поколение связи | 2,4 ГГц: Wi-Fi 6 5 ГГц: Wi-Fi 6 | |
| Модель чипа | 2,4 ГГц: QCN-5010 5 ГГц: QCN-6102 | |
Характеристики радиочасти
| Скорость (2,4 ГГц) | Мощность передатчика | Чувствительность приёмника | Скорость (5 ГГц) | Мощность передатчика | Чувствительность приёмника |
| (дБм) | (дБм) | ||||
| 1 Мбит/с | 27 | -100 | 6 Мбит/с | 28 | -96 |
| 11 Мбит/с | 27 | -94 | 54 Мбит/с | 26 | -80 |
| 6 Мбит/с | 29 | -96 | MCS0 | 28 | -96 |
| 54 Мбит/с | 27 | -80 | MCS7 | 25 | -75 |
| MCS0 | 29 | -96 | MCS9 | 23 | -70 |
| MCS7 | 26 | -75 | MCS11 | 20 | -67 |
| MCS9 | 24 | -70 | |||
| MCS11 | 22 | -67 | |||
Результаты замера производительности процессора
| L23UGSR-5HaxD2HaxD-NM | IPQ-5010 (800 МГц) тест через два порта | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует | 274,6 | 3334,7 | 348 | 1425,6 | 591,2 | 302,6 |
| Мост | 25 правил фильтрации моста | 203,8 | 2474,4 | 210,5 | 862,3 | 213,5 | 116,2 |
| Маршрутизация | отсутствует | 280 | 3399,9 | 470,8 | 1928,3 | 425,6 | 217,9 |
| Маршрутизация | 25 простых очередей | 200,2 | 2431 | 201,7 | 826 | 211,3 | 108,2 |
| Маршрутизация | 25 правил фильтрации IP | 140,6 | 1707,3 | 145,5 | 595,9 | 145,4 | 74,5 |
Комплект поставки
| NetMetal ax | 1 шт. |
| Блок питания 24 В, 1,2 А | 1 шт. |
| Гигабитный PoE-инжектор | 1 шт. |
| Металлический хомут для установки на мачту | 1 шт. |
| Кронштейн для DIN-рейки (K-27) | 1 шт. |
