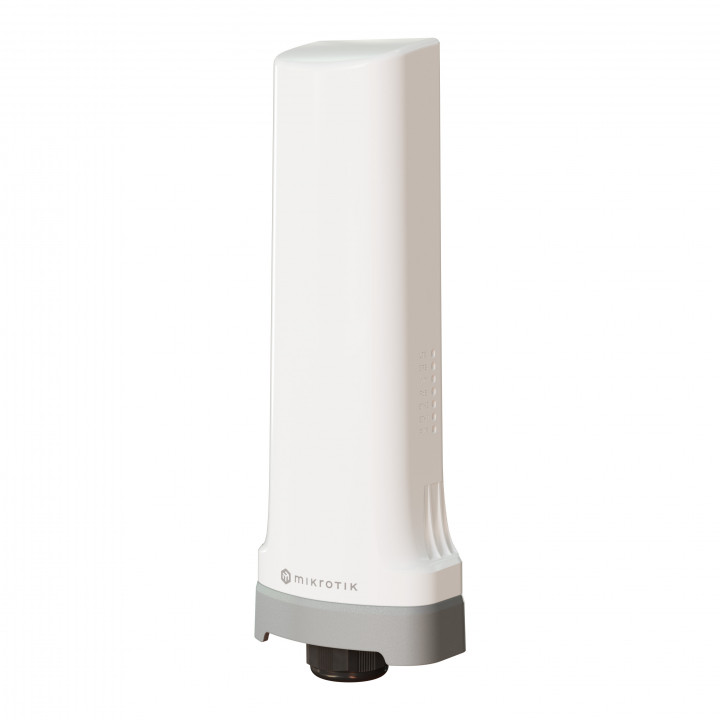

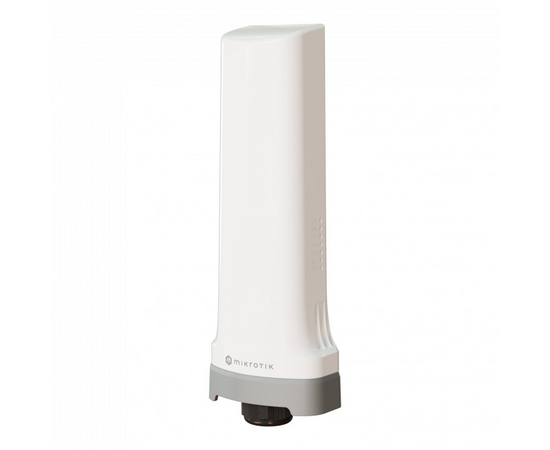

MikroTik CME Gateway
Надёжный низкоскоростной модем для подключения устройств Ethernet к сети мобильной связи с поддержкой CAT-M при самом ограниченном бюджете! Добавьте удалённое управление своими IoT-системами в сетях Ethernet и заодно сэкономьте кучу денег на тарифных планах! | |
Особенности
| Пример использования |
Устали от проводных датчиков? Вот бы устаревшие устройства — например, счетчики электроэнергии, передавали свои показания по мобильной сети, как смартфоны? С помощью CME Gateway этого можно добиться.
Устройство имеет два Ethernet-порта, встроенный процессор, 64 МБ оперативной памяти и, самое важное, мощный встроенный узкополосный LTE-модем с поддержкой CAT-M — для максимально эффективного, недорогого, низкоскоростного подключения к интернету с мобильных устройств. Конечно, узкополосный канал не для транслирования видео с YouTube. У него другая цель: расширение зоны покрытия сети и передача данных по самым доступным тарифным планам.

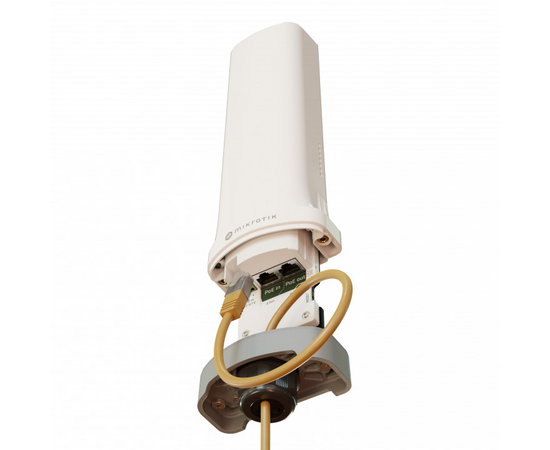

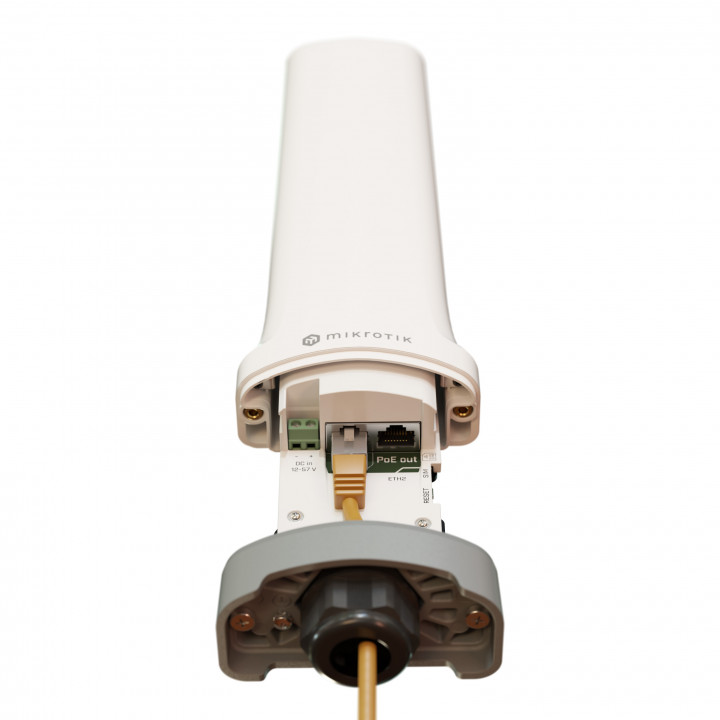

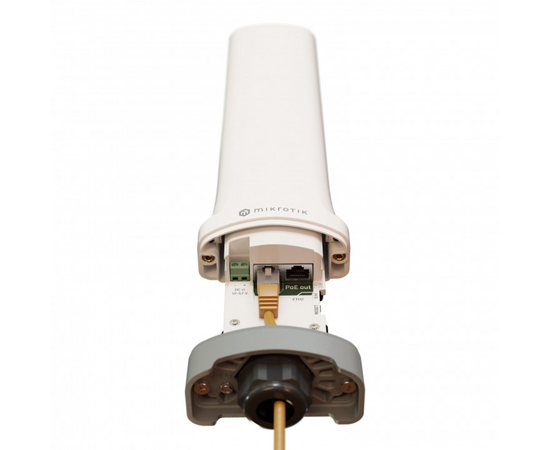

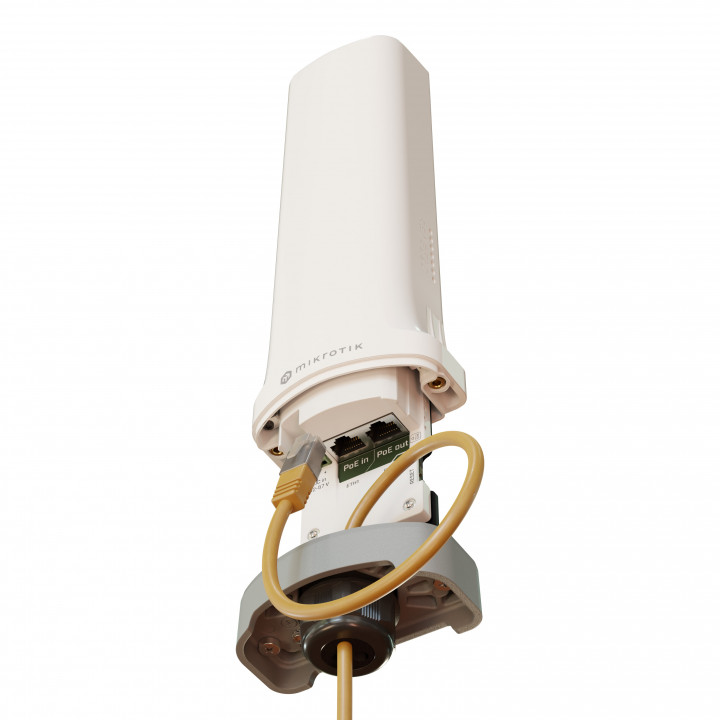

Прочный корпус со степенью защиты от мощных струй воды IP66 позволяет CME Gateway выдерживать суровые условия окружающей среды и эксплуатации: влажные чердаки, дождевые леса, сельскохозяйственное оборудование и т.д. Удобное питание обеспечивают: PoE-In, PoE-Out и 2-пиновая клеммная колодка постоянного тока. А чтобы ещё больше упростить управление — добавлен простой радиомодуль (2,4 ГГц, SISO), чтобы вы могли использовать мобильное приложение MikroTik app для настройки всего.
Интересный бонус: плата поддерживает GPS. Поэтому, если вы разбираетесь в написании сценариев RouterOS, также можно попробовать собирать еженедельные, ежедневные или даже почасовые данные о местоположении!
Технические характеристики
| Процессор | QCA9531 650 МГц, 1 ядро, архитектура MIPSBE |
| ОЗУ | 64 МБ DDR2 RAM |
| ПЗУ | 16 МБ FLASH |
| Cетевой интерфейс | 2х 10/100 Мбит/с Ethernet |
| Чип коммутации | QCA9531 |
| Беспроводной интерфейс | QCA9531-BL3A-R (2,4 ГГц) |
| GPS-приёмник | Встроенный (поддержка GPS, GLONASS, BeiDou, Galileo) |
| Число входов постоянного тока | 2 (PoE-In, 2-пиновая клеммная колодка) |
| Питание на входе | 18–57 В (PoE-In) Максимальный ток при минимальном напряжении: 0,78 А Максимальный ток при максимальном напряжении: 0,53 А 12–57 В (2-пиновая клеммная колодка) Максимальный ток при минимальном напряжении: 0,893 А Максимальный ток при максимальном напряжении: 0,53 А |
| PoE-In | 802.3af/at |
| PoE-Out | 802.3af/at |
| Технология Smart PoE | Инжектор |
| Порты с PoE-Out | Ether2 Максимальный ток на каждый порт (при входном питании 18-30 В): 600 мА Максимальный ток на каждый порт (при входном питании 30-57 В): 450 мА |
| Максимальный суммарный ток для всех портов | 0,6 А |
| Максимальное энергопотребление | 31 Вт (6 Вт без подключённых устройств) |
| Размеры | 253 x 88 x 60 мм |
| Температура окружающей среды рабочая | -40.. +70 °C (протестировано) |
| Среднее время безотказной работы | Около 100 000 часов при +25 °C |
| Операционная система | RouterOS 7.0, License level 4 |
| Сертификация | CE, FCC, IC, EAC, ROHS |
| Степень защиты корпуса | IP66 |
Параметры радиомодуля Wi-Fi
| Радиомодуль | 2,4 ГГц; стандарт 802.11b/g/n | ||||
| Максимальная скорость передачи данных | 150 Мбит/с | ||||
| Цепи MIMO | SISO | ||||
| Коэффициент усиления антенны | 2 дБи | ||||
| Поколение связи | Wi-Fi 4 | ||||
| Модель чипа | QCA9531 | ||||
Параметры радиомодуля сотовой связи
| Интерфейс GNSS | BG77 |
| GNSS | GPS / GLONASS / BeiDou / Galileo |
| Разъём SIM-карты для модема | nano-SIM |
| IoT-модем | BG77 |
| Коэффициент усиления антенны (GNSS) | 3,9 дБи |
| Cat M1: LTE FDD | B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B27 / B28 / B66 |
| Cat NB2: LTE FDD | B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B28 / B66 / B71 |
Результаты замера производительности процессора
| CME22-2n-BG77 | QCA9531 (650 МГц) тест через два порта 100M | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует (fast path) | 16,3 | 197,9 | 47,0 | 192,5 | 297,6 | 152,4 |
| Мост | 25 правил фильтрации моста | 16,3 | 197,9 | 47,0 | 192,5 | 80,4 | 41,2 |
| Маршрутизация | отсутствует (fast path) | 16,3 | 197,9 | 47,0 | 192,5 | 233,1 | 119,3 |
| Маршрутизация | 25 простых очередей | 16,3 | 197,9 | 47,0 | 192,5 | 131,4 | 67,3 |
| Маршрутизация | 25 ip filter rules | 16,3 | 197,9 | 47,0 | 192,5 | 49,1 | 25,1 |
Комплект поставки
| CME Gateway | 1 шт. |
| Адаптер питания 48 В, 0,95 A | 1 шт. |
| Гигабитный PoE-инжектор | 1 шт. |
| Металлический хомут для крепления на мачте | 1 шт. |
