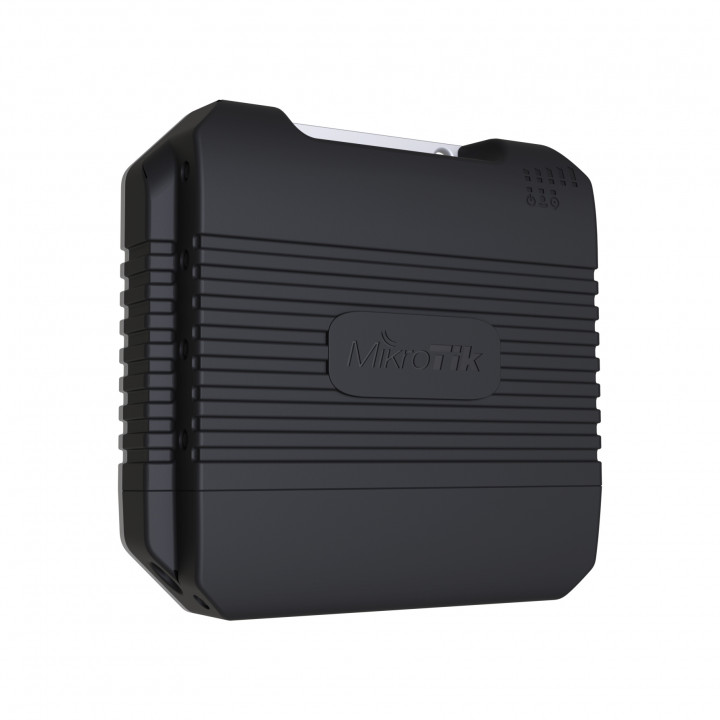

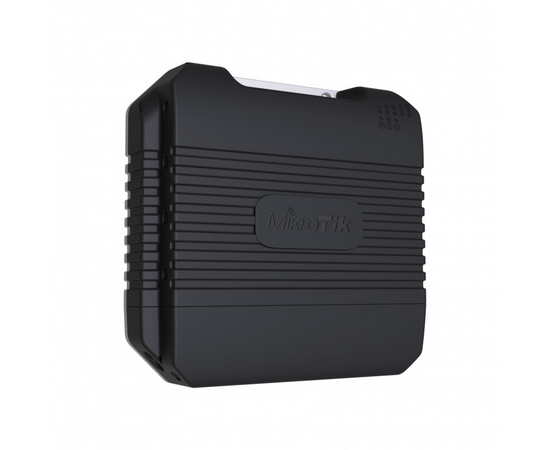

MikroTik LtAP LR8 LTE6 kit
Компактное комплексное решение с поддержкой LTE, GPS и Wi-Fi для LoRa в сверхпрочном корпусе.
Усовершенствованная версия LtAP LR8 LTE kit получила новый LTE-модем категории 6, который обеспечивает увеличение скорости и снижение цены! Он также поддерживает агрегацию несущих частот, позволяя устройству работать в нескольких диапазонах одновременно. Это означает увеличение скорости отклика в загруженной среде и повышение эффективности передачи слабого сигнала в условиях сельской местности. После перехода на категорию 6 скорость интернета в сёлах может удвоиться.
Внутри корпуса находится мощная беспроводная точка доступа диапазона 2,4 ГГц с гигабитным портом Ethernet, встроенный GPS и две внутренние LTE-антенны. Есть два слота miniPCI-e — один используется для модема LTE, другой занят платой концентратора для шлюза LoRaWAN.
Особенности
- Дизайн "всё в одном": высокоскоростной LTE-модем, встроенный GPS-приёмник, "интернет вещей"
- Гигабитный Ethernet-порт с PoE-In
- Три слота под карты mini-SIM — идеально для роуминга

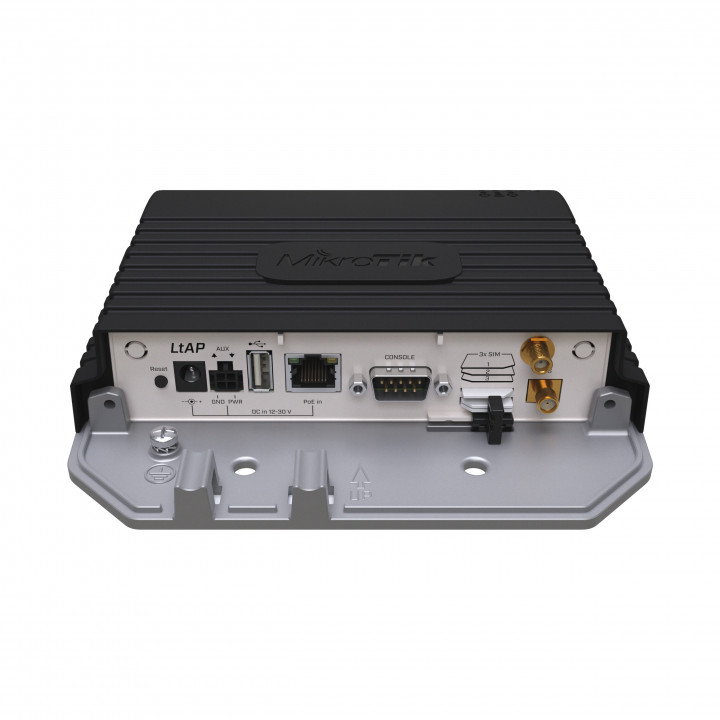

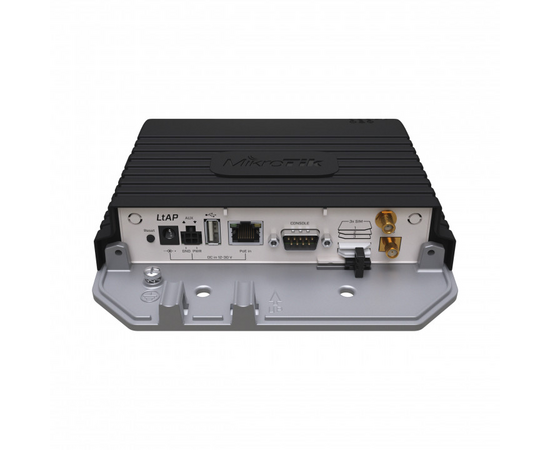

- Три способа питания*: – через гнездо для постоянного тока 12–30 В – по технологии Passive PoE 12–30 В – с помощью автомобильного кабеля 12–27 В
- Многофункциональное использование посредством мощной RouterOS
- Готово к интеграции в "интернет вещей"
- Централизованное управление при помощи удобного бесплатного инструмента — системы CAPsMAN
- Применение: логистика (отслеживания маршрутов), мониторинг парковочных мест (заняты или свободны), сельское хозяйство (отслеживание местонахождения крупного рогатого скота, датчик уровня зерна в зернохранилище, интеллектуальное орошение)
* Производитель даже был свидетелем запитывания устройства пользователями от внешнего аккумулятора ёмкостью 20 000 мАч в течение дня!
«Интернет вещей» никогда не был таким доступным Для полного понимания возможностей устройства необходимо поговорить об «интернете вещей». Начнём с примера. Представьте себе фермера, у которого есть крупный рогатый скот, ирригационная система для посевов и зернохранилище. Ежедневно ему необходимо:
|
В выполнении всех этих задач фермеру помогут недорогие беспроводные датчики. Подключив их к LtAP LR8 LTE6 kit, он может осуществлять сбор данных в режиме реального времени, объединять их с информацией о местонахождении транспортного средства и отправлять их в облако посредством высокоскоростного LTE-модема. Теперь вся информация, необходимая для мониторинга и планирования развития его ферм, находится в одном месте. Так просто и удобно.
В основе этого лежит беспроводная технология с низким энергопотреблением LoRa (от англ. Long Range), что означает «большой радиус действия». Вот почему LoRa — лучший способ для построения собственных решений «интернета вещей». Технология LoRa применима для всего: от умных домов до сельского хозяйства, систем поставок, логистики и даже умных городов. Мониторинг парковочных мест, отслеживание транспортных средств коммунальных служб, измерение параметров окружающей среды и т.д. — возможности безграничны.
Существует даже бесплатная серверная инфраструктура, которую можно использовать — The Things Network, полностью поддерживаемая LtAP LR8 LTE6 kit. Благодаря большому сообществу энтузиастов и разработчиков по всему миру, Вы никогда не останетесь наедине со своими проблемами относительно сети LoRaWAN.
Идеально подходит для логистики и отслеживания
Три слота под карты mini-SIM доступны для настройки автоматического переключения между операторами сотовой связи. Очень удобно, если нужно постоянно пересекать границу.
Устройство оснащено двумя внутренними LTE-антеннами, но могут быть задействованы разъёмы u.FL для установки внешних антенн по своему выбору с целью улучшения охвата. То же самое и с GPS — подключение внешней антенны также предусмотрено.
В документации по RouterOS приведён простой пример использования приложения для отслеживания, чтобы сразу начать определение местоположения в режиме реального времени!
The Things Network
Устройства LoRa-линейки готовы к работе в рамках известной инфраструктуры — The Things Network — с открытым исходным кодом, которая обеспечивает бесплатное покрытие сети LoRaWAN и предлагает множество приложений для ваших нужд. The Things Network поможет начать работу с "интернетом вещей" за один день. Легко модернизируется до корпоративной сети The Things Industries.
Инсталляция настолько проста, что её может освоить каждый. Нет необходимости заново изобретать велосипед — присоединяйтесь к The Things Network, чтобы сэкономить время и силы с помощью интеллектуальных решений!
RouterOS — исключительная универсальность
Запустите защищённый VPN из офиса прямо в свой дом, подключите особые правила брандмауэра, аппаратное ускорение IPsec, VLAN, DHCP, уведомления по электронной почте или СМС и т.д. С помощью скриптов RouterOS возможна автоматизация многих задач:
- изменение очереди в зависимости от использования полосы пропускания;
- сложные триггерные уведомления, такие как «Ваша пропускная способность достигла X за Y минут!»;
- резервное копирование и настройка дополнительных устройств и многое другое!
Также предусмотрен удобный бесплатный инструмент для централизованного управления всеми Вашими беспроводными устройствами MikroTik — CAPsMAN. В отличие от традиционного программного обеспечения для контроллера, CAPsMAN не требует отдельного устройства, а запускается на любом сетевом RouterOS-устройстве.
MikroTik разрабатывает собственное программное обеспечение с 1996 года. С каждой новой версией приоритет производителя оставался неизменным: предоставить пользователям свободу изучения различных настроек и всегда иметь нужные инструменты для работы. Без лишних платных доступов.
Технические характеристики
| Процессор | MT7621AT, 2 ядра, 4 потока, архитектура MMIPS |
| Номинальная частота процессора | 880 МГц |
| ОЗУ | 128 МБ RAM |
| ПЗУ | 16 МБ FLASH |
| Проводной сетевой интерфейс | 1х 10/100/1000 Мбит/с Ethernet |
| GPS-приёмник | Встроенный |
| Последовательный консольный порт | 1х RS232 |
| Дополнительные интерфейсы | 3x mini-SIM для модема 2x miniPCI-e 1x USB 2.0 (тип А),1 A, с возможностью сброса питания USB-порта |
| Число входов постоянного тока | 3 (DC Jack, PoE-In или автомобильный разъём) |
| Питание на входе | 12–30 В (DC Jack) Максимальный ток при минимальном напряжении: 1,31 А Максимальный ток при максимальном напряжении: 0,59 А 12–30 В (PoE-In) Максимальный ток при минимальном напряжении: 1,48 А Максимальный ток при максимальном напряжении: 0,59 А 12–27 В (автомобильный разъём) Максимальный ток при минимальном напряжении: 1,31 А Максимальный ток при максимальном напряжении: 0,59 А |
| PoE-In | Passive PoE |
| Максимальное энергопотребление | 24 Вт (12 Вт без подключённых устройств) |
| Размеры | 170 x 162 x 40 мм |
| Температура окружающей среды рабочая | -40.. +70 °C (протестировано) |
| Среднее время безотказной работы | Около 200 000 часов при +25 °C |
| Операционная система | RouterOS версии 7, уровень лицензии 4 |
| Охлаждение | Пассивное |
| Сертификация | CE, FCC, IC, E-MARK, EAC, ROHS |
| Степень защиты корпуса | IP54 |
| Дополнительно | Датчик температуры платы, датчик напряжения |
Параметры радиомодуля LoRa
| Код продукта | R11e-LR8 |
| Интерфейс | miniPCI-e |
| Поддерживаемый класс | A и C |
| Диапазон частот | 864–870 МГц (для России) |
| Выходная радиочастотная мощность | 20 дБм (863–870 МГц) |
| Максимальная чувствительность приёмника | -137 дБ @ SF12 |
| Дальность радиосвязи | До 15 км в сельской местности и до 2 км в городской среде при использовании MikroTik LoRa Antenna kit v2 (6,5 дБи) |
| Температура окружающей среды рабочая | -40.. +70 °C |
| Максимальное энергопотребление | 2 Вт |
Параметры радиомодуля сотовой связи
| Модем LTE | R11eL-FG621-EA |
| Код зоны отслеживания (TAC) | 86335904 |
| GNSS | GPS |
| LTE-категория | 6 (300 Мбит/с — нисходящий канал, 50 Мбит/с — восходящий канал) |
| Категория 3G | R8 (42,2 Мбит/с — нисходящий канал, 11,2 Мбит/с — восходящий канал) |
| MIMO | 2x2 — нисходящий канал 1x1 — восходящий канал |
| Поддерживаемые диапазоны LTE (FDD), МГц | 8 (900) / 20 (800) / 28 (700) / 1 (2100) / 3 (1800) / 5 (850) / 7 (2600) |
| Поддерживаемые диапазоны LTE (TDD), МГц | 38 (2600) / 40 (2300) / 41 (2500) |
| Поддерживаемые 3G-диапазоны | 1 (2100) / 3 (1800) / 5 (850) / 8 (900) |
| Поддерживаемые диапазоны LTE для агрегации двух несущих частот | |||
| 1+1/3/5/7/8/20/28 | 3+3/5/7/8/20/28 | 5+5/7 | 7+7/8/20/28 |
| 40+40 | 8+8 | 38+38 | 41+41 |
Параметры радиомодуля Wi-Fi
| Радиомодуль | Встроенный 2,4 ГГц, 802.11b/g/n | |
| Максимальная скорость передачи данных | 300 Мбит/с | |
| Цепи MIMO | 2x2 | |
| Коэффициент усиления антенны | 2,5 дБи | |
| Модель чипа | AR9342 | |
| Поколение связи | Wi-Fi 4 | |
| Детальные характеристики мощности / чувствительности | ||
| Скорость (2,4 ГГц) | Мощность передатчика | Чувствительность приёмника |
| дБм | ||
| 1 Мбит/с | 25 | -100 |
| 11 Мбит/с | 25 | -94 |
| 6 Мбит/с | 26 | -96 |
| 54 Мбит/с | 23 | -78 |
| MCS0 | 26 | -96 |
| MCS7 | 22 | -73 |
Результаты замера производительности процессора
| LtAP-2HnD&FG621-EA&LR8 | MT7621A (880 МГц) тест через один порт 1G | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует (fast path) | 81,3 | 987,3 | 235 | 962,6 | 1207,4 | 618,2 |
| Мост | 25 правил фильтрации моста | 81,2 | 986,1 | 175,3 | 718 | 177 | 90,6 |
| Маршрутизация | отсутствует (fast path) | 81,3 | 987,3 | 234,9 | 962,2 | 1067,6 | 546,6 |
| Маршрутизация | 25 простых очередей | 81,2 | 986,1 | 216,2 | 885,6 | 222,5 | 113,9 |
| Маршрутизация | 25 ip filter rules | 81,2 | 986,1 | 112,5 | 460,8 | 110 | 56,3 |
Комплект поставки
| LtAP LR8 LTE6 kit | 1 шт. |

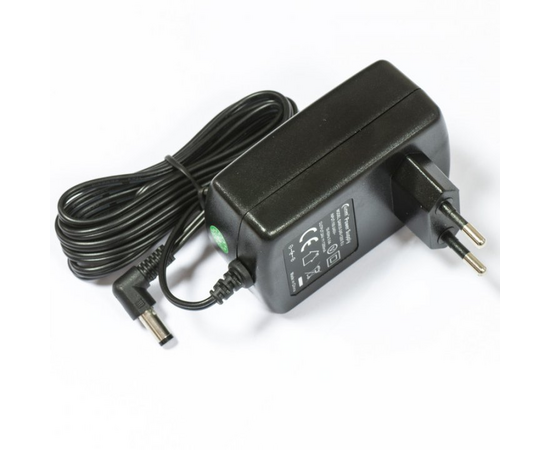

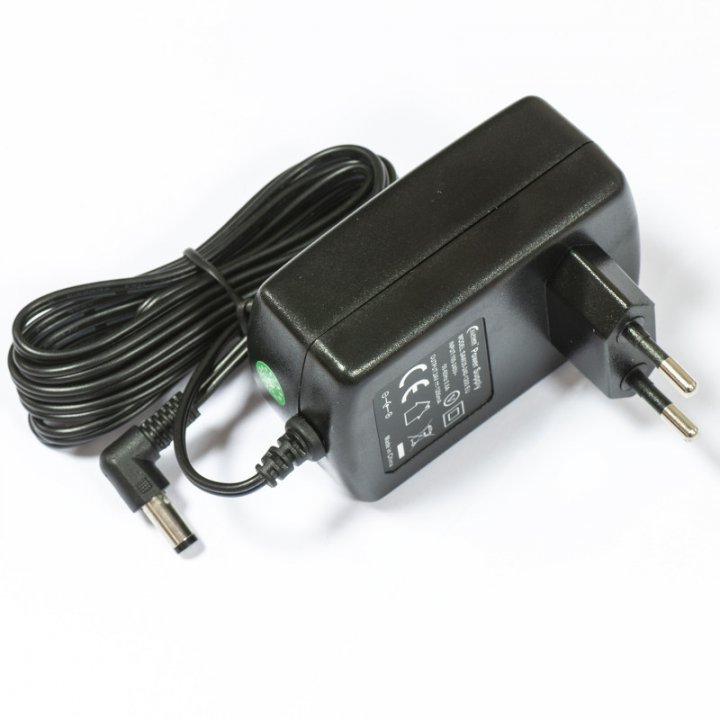

| Блок питания 24 В, 1,2 А | 1 шт. |
| Автомобильный кабель 0,35 м, 4 пина | 1 шт. |
| Набор винтов (К-67) | 1 шт. |
