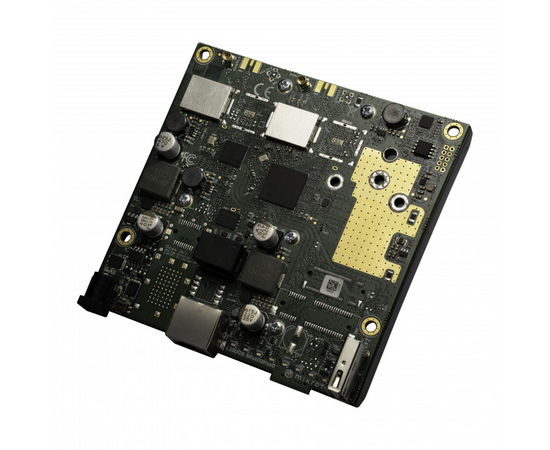

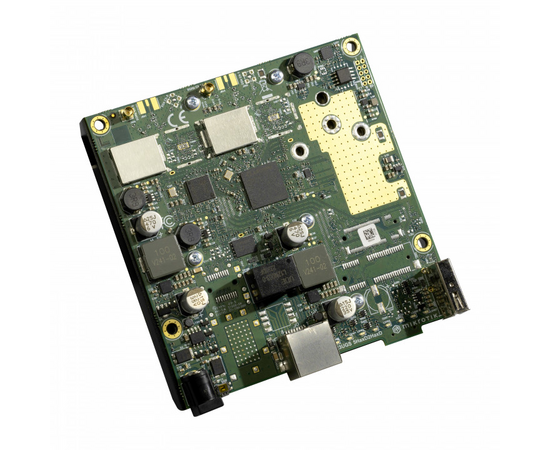

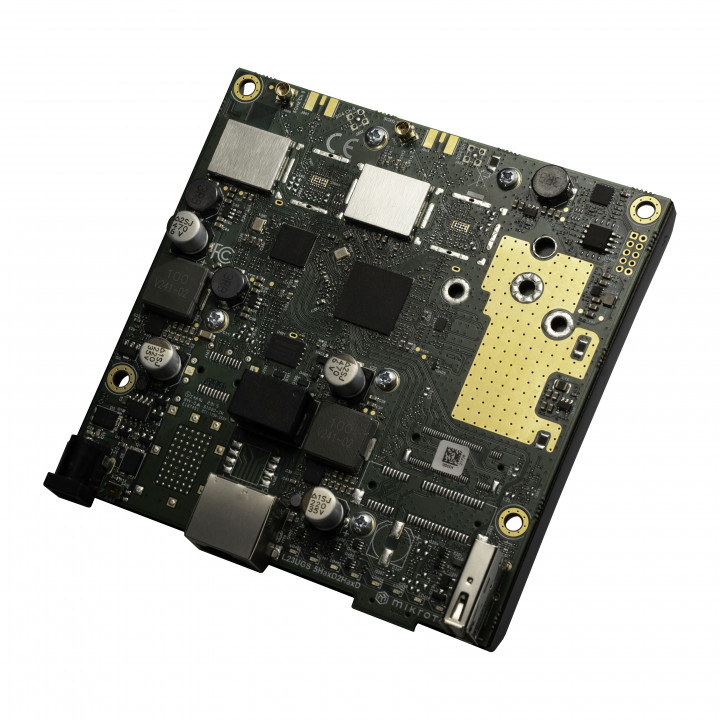

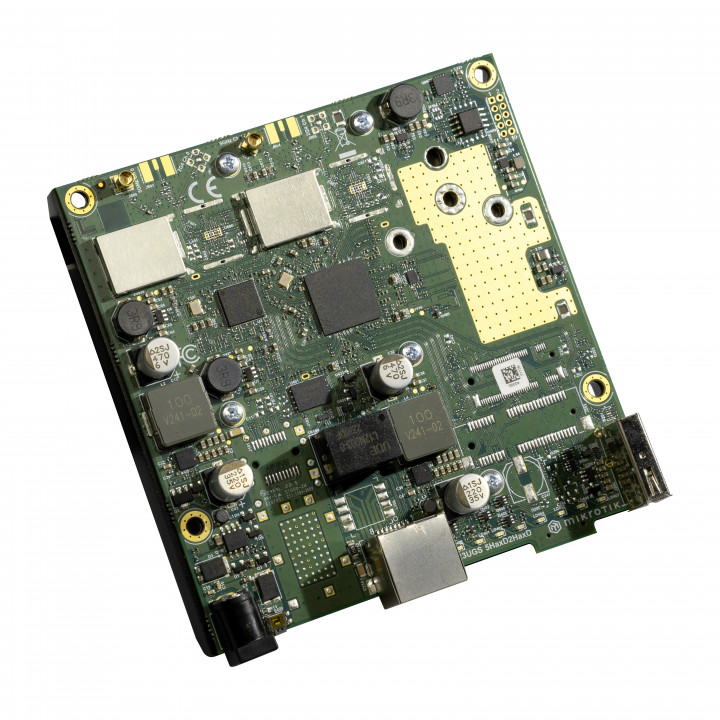

MikroTik L11UG-5HaxD
Материнская плата для создания клиентского устройства диапазона 5 ГГц с Wi-Fi 6, двухъядерным процессором ARM, PoE-In, гигабитным Ethernet-портом и операционной системой RouterOS версии 7!
Подключите всенаправленные антенны к разъёмам MMCX для использования устройства в режиме точки доступа и создавайте скоростные соединения «Точка-Точка».
Особенности
- Современный двухъядерный процессор архитектуры ARM
- Два варианта питания: PoE-In и DC Jack
- Радиомодуль 5 ГГц
- Гигабитный Ethernet-порт
- USB-порт
- Бипер для аварийных сигналов или изобретательских задач
Если вы уже создавали индивидуальные решения на базе плат RouterBoard, готовьтесь к ещё большим достижениям в сфере «Сделай сам»: линейка RB обновляется до Wi-Fi 6! Как и проверенная временем RB911, новая плата L11UG-5HaxD будет вашим лучшим другом в создании недорогих клиентских устройств для помещения и улицы! Эта миниатюрная плата оснащена современным процессором Qualcomm Maple на базе архитектуры ARM, объёмом оперативной памяти 256 МБ, USB-портом под внешний накопитель, а также гигабитным Ethernet-портом с PoE-In.
Мощный радиомодуль Wi-Fi 6 с разъёмами MMCX облегчает дальнейшую настройку по индивидуальным параметрам: подключите HGO-antenna-OUT — и получите точку доступа с всенаправленной антенной — или антенну mANT30 PA для создания скоростного линка «Точка-Точка» большой дальности!
L11UG-5HaxD можно интегрировать в разные установки: торговые автоматы, банкоматы, билетные кассы и т. д. Для сборки автономного устройства закажите один из алюминиевых корпусов для уличной эксплуатации. Они аналогичны используемым для RB411, 911, 912 и 922 и применяются многократно.
Технические характеристики
| Процессор | IPQ-5010, 800 МГц, 2 ядра, архитектура ARM | |
| ОЗУ | 256 МБ | |
| ПЗУ | 128 МБ NAND | |
| Сетевой интерфейс | 1х 10/100/1000 Мбит/с Ethernet | |
| Дополнительный интерфейс | 1х USB 2.0 (тип A), макс. ток 1,5 A, с возможностью сброса питания USB-порта | |
| Число одновременных клиентских соединений на радиомодуль | 128 | |
| Число входов постоянного тока | 2 (DC Jack, PoE-In) | |
| Питание на входе | 12–28 В (DC Jack) 18–28 В (PoE-In) | |
| PoE-In | Passive PoE | |
| Номинальное напряжение блока питания | 24 В | |
| Номинальный ток блока питания | 1,2 A | |
| Максимальное энергопотребление | 12 Вт, 6 Вт (без подключённых устройств) | |
| Охлаждение | Пассивное | |
| Операционная система | RouterOS версии 7, License level 4 | |
| Температура окружающей среды рабочая | -40.. +70 °C (протестировано) | |
| Среднее время безотказной работы | Около 100 000 часов при +25 °C | |
| Сертификация | CE, FCC, IC, EAC, ROHS | |
| Размеры | 107 x 114 x 27 мм | |
| Дополнительно | Датчик температуры платы, датчик напряжения, бипер | |
Параметры радиомодуля Wi-Fi
| Радиомодуль | 5 ГГц, 802.11a/n/ac/ax | ||||
| Максимальная скорость передачи данных | 2400 Мбит/с | ||||
| Цепи MIMO | 2х2 | ||||
| Поколение связи | Wi-Fi 6 | ||||
| Модель беспроводного интерфейса | QCN-6102 | ||||
| Выходная мощность | До 20 дБм для РФ (до 28 дБм для других стран) | ||||
Характеристики радиочасти
| Скорость (5 ГГц) | Мощность передатчика | Чувствительность приёмника |
| (дБм) | ||
| 6 Мбит/с | 28 | -96 |
| 54 Мбит/с | 26 | -80 |
| MCS0 | 28 | -96 |
| MCS7 | 25 | -75 |
| MCS9 | 23 | -70 |
| MCS11 | 20 | -67 |
Результаты замера производительности процессора
| L11UG-5HaxD | IPQ-5010, тест через один порт | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует (fast path) | 81,1 | 984,6 | 233,3 | 955,6 | 689,2 | 374,9 |
| Мост | 25 правил фильтрации моста | 81,1 | 984,6 | 201,6 | 825,6 | 204,8 | 111,4 |
| Маршрутизация | отсутствует (fast path) | 81,3 | 987,4 | 219,1 | 897,3 | 398 | 216,5 |
| Маршрутизация | 25 простых очередей | 81,3 | 987,4 | 178,6 | 731,4 | 181 | 98,5 |
| Маршрутизация | 25 ip filter rules | 81,3 | 987,4 | 123,4 | 505,5 | 122,6 | 66,7 |
Комплект поставки
| L11UG-5HaxD | 1 шт. |
